HAIDING-VARVutvecklarJack Up Living Quarter Plattformsom en integrerad offshore-logi- och supportlösning för krävande marina projekt. Utformad för vattendjup på 3–100 m, kan plattformen rymma upp till 100 personer och klara en total plattformsbelastning på upp till 3 000 ton, kombinerar boende, catering, kontor, medicinska anläggningar, nödsystem, sötvattenlagring och strömförsörjning i en självlyftande struktur.
En modern boendelösning till havs måste ge mer än bara ett enkelt boende. Personal som arbetar på olje- och gasfält, vindkraftsprojekt till havs, undervattenskonstruktion, bärgningsverksamhet och andra marintekniska projekt kan behöva stanna till havs i veckor eller månader. En korrekt konstruerad Jack Up Living Quarter Platform ger en stabil upphöjd arbetsmiljö samtidigt som den integrerar boende, mattjänster, medicinsk support, nödskydd, verktyg och driftsutrymmen. HAIDING SHIPYARDs plattform är designad kring modulkonstruktion, justerbara spudben, oberoende verktyg, miljökontroll och offshore-utbyggnadskrav. Dess konfigurerbara design gör det möjligt för projektägare att matcha boendekapacitet, vattendjup, däckbelastning, effektkrav och stödfaciliteter till specifika projektförhållanden.
Innehållsförteckning
- Vad är en Jack Up Living Quarter-plattform?
- Varför är det viktigt för offshoreprojekt?
- Hur är plattformen utformad för offshoreliv?
- Viktiga tekniska specifikationer
- Vilka är de huvudsakliga operativa fördelarna?
- Var kan den användas?
- Vad bör köpare tänka på innan de beställer?
- Vanliga frågor

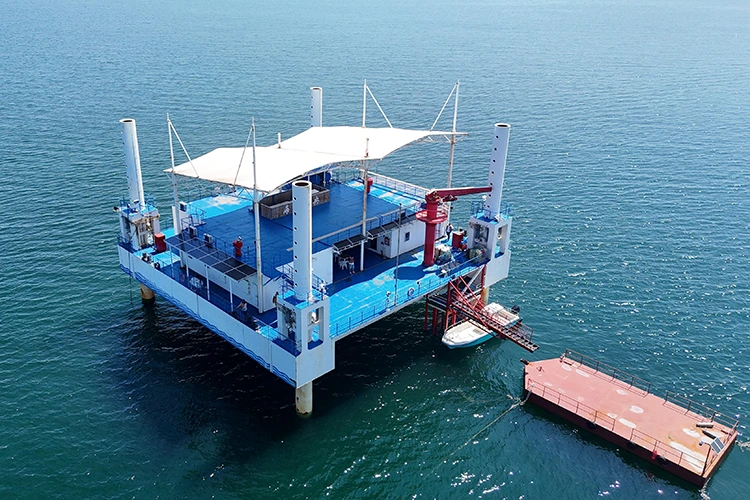

Vad är en Jack Up Living Quarter-plattform?
En Jack Up Living Quarter Platform är en självlyftande offshoreplattform designad för att tillhandahålla långvarigt boende och stödfaciliteter för personal som arbetar till sjöss. Till skillnad från ett konventionellt flytande boendefartyg, använder en jack-up-konfiguration spud-ben för att höja huvudplattformen över vattenytan efter placering på projektplatsen.
Denna konfiguration skapar en dedikerad upphöjd livsmiljö som kan inkludera sovrum, matsalar, kontor, rekreationsområden, sjukvårdsrum, nödskydd, verktygssystem och utrustningsutrymmen. Enligt produktspecifikationerna från HAIDING SHIPYARD är dess plattform konfigurerad för 3–100 m vattendjup, med anpassningsbara benlängder på 20–100 m och boende för upp till 100 personer.
Plattformen är särskilt lämplig där offshorepersonal behöver stanna nära en operativ plats utan att helt förlita sig på dagliga transporter eller frekventa förflyttningsfartyg.
Varför är det viktigt för offshoreprojekt?
Offshoreprojekt möter ofta begränsat utrymme, förändrade väderförhållanden, långa transportavstånd och komplicerad logistik. Boende blir därför en del av projektets övergripande infrastruktur snarare än bara en plats för arbetare att sova.
En väldesignad bostadsplattform kan centralisera flera stödfunktioner:
- Logi:Konfigurerbara enkel- och dubbelrum för långtidsboende för personal.
- Catering:Mat- och matförvaringsmöjligheter för offshorebesättningar.
- Operationer:Kontor och mötesrum för daglig projektkoordinering.
- Medicinskt stöd:Dedikerade behandlings- och akutområden.
- Nödskydd:Nödskydd, brandskydd, reservkraft och övervakningssystem.
- Verktyg:Sötvattenlagring, kraftgenerering, luftkonditionering och reningssystem.
Genom att kombinera dessa funktioner i en enda konstruerad plattform kan projektoperatörer skapa en mer organiserad offshore-stödbas för borrning, konstruktion, underhåll, installation eller nödaktiviteter.
Hur är plattformen utformad för offshoreliv?
Modulärt boende
Vardagsrummet kan arrangeras på flera nivåer. HAIDING SHIPYARD-konfigurationen använder en modulär stuga på tre till fyra våningar med cirka 1 200–1 500 m² total yta. Boendearrangemanget kan omfatta cirka 50 rum, medan gemensamma utrymmen kan innehålla matsal, kontor, mötesrum, gym, läsrum och audiovisuella utrymmen.
Kontrollerad inomhusmiljö
Långtidsboende till havs kräver uppmärksamhet på temperatur, luftfuktighet, ventilation och luftkvalitet. Plattformen innehåller central luftkonditionering och luftreningssystem. Det specificerade inomhustemperaturintervallet är cirka 22–26°C, med luftfuktighetskontroll på 40–60 %, vilket ger en mer konsekvent inomhusmiljö trots förändrade marina förhållanden.
Integrerat nödstöd
Boende till havs måste också stödja räddningsinsatser. Plattformsdesignen inkluderar en medicinsk stuga, nödskydd, brandskyddsutrustning, backupgenerering, övervakningssystem och manuella nödlyftsanordningar. Dessa system kan integreras i enlighet med projektets drifts- och klassificeringskrav.
Spud Ben Anpassningsförmåga
Den självhöjande strukturen använder sektionsben av fackverkstyp. Den angivna bendiametern är cirka 2,5–3,0 m, medan benlängden kan anpassas mellan 20 och 100 m. Detta gör att plattformskonfigurationen kan anpassas till olika vattendjupskrav och havsbottenförhållanden.
Vilka är de viktigaste tekniska specifikationerna?
Tekniska parametrar är viktiga när man utvärderar en havsbaserad boendeplattform eftersom vattendjup, nyttolast, dimensioner, benkonfiguration, strömförsörjning och säkerhetssystem direkt påverkar projektets lämplighet.
| Parameter | Specifikation | Projektets betydelse |
|---|---|---|
| Tillämpligt vattendjup | 3–100 m | Stöder olika driftmiljöer till havs |
| Plattformens längd | 50–70 m | Ger plats för boende och stödmoduler |
| Plattformsbredd | 20–25 m | Stöder multifunktionell däckplanering |
| Spud Ben | 3 ben av fackverkstyp | Ger självhöjande förmåga |
| Spud Benlängd | 20–100 m | Anpassningsbar för att projicera vattendjup |
| Lyfthastighet | 0,3–0,5 m/min | Stöder kontrollerade höjdoperationer |
| Total plattformsbelastning | Upp till 3 000 ton | Tillåter boende, utrustning, förnödenheter och verktyg |
| Boendekapacitet | Upp till 100 personer | Lämplig för medelstora offshorebesättningar |
| Sötvattenförråd | 200 m³ | Stöder utökad offshore-drift |
| Kraftgenerering | 2 × 500 kW dieselgeneratorer | Ger primär- och standby-generering |
| Solar Assistans | 100 kW solcellssystem | Ger förnybar hjälpkraft |
| Nivelleringsnoggrannhet | ±0,1° | Hjälper till att upprätthålla en stabil livsmiljö |
| Plattformsmaterial | CCSB marin stålplåt | Designad för marina strukturella applikationer |
Dessa figurer representerar den refererade plattformskonfigurationen. Faktiska tekniska parametrar bör bekräftas i enlighet med projektets vattendjup, havsbottenförhållanden, klassificeringskrav, krav på boende och tillämpliga offshorebestämmelser.
Vilka är de huvudsakliga operativa fördelarna?
1. Stabilt högboende
Efter positionering och höjning ger plattformen en dedikerad levande struktur ovanför vattnet. Denna konfiguration skiljer boendeområdet från direktkontakt med havsytan och skapar en stabil bas för personalstödjande faciliteter.
2. Minskat beroende av extern logistik
Sötvattenlagring, kylförvaring, reservgenerering och integrerade boendeanläggningar kan förlänga intervallet mellan externa leveranser. Detta är särskilt användbart för projekt där transport till och från land är tidskrävande eller väderberoende.
3. Modulär transport och montering
Plattformen kan delas upp i flera transportabla sektioner. Den refererade konfigurationen består av cirka fem till sju huvudsektioner, vilket gör att komponenter kan transporteras med lämpliga pråmar eller halvt nedsänkbara fartyg och monteras på projektplatsen.
4. Enklare underhåll av nyckelsystem
Modulära utrustningsarrangemang kan förenkla ersättningen av utvalda system som generatorer, sötvattenbehandlingsutrustning och luftkonditioneringskomponenter. Detta tillvägagångssätt kan minska den tid som krävs för att isolera och ersätta individuella utrustningsmoduler.
5. Flerfunktionsstöd till havs
Istället för att använda separata faciliteter för boende, kontor, medicinsk support, catering och nödberedskap, kan dessa funktioner integreras i en plattformslayout. Detta är värdefullt när däcksutrymmet och offshorelogistiken är begränsad.
Var kan den användas?
En Jack Up Living Quarter-plattform kan konfigureras för olika offshore-projekt där personal behöver utökat boende och stöd på plats.
- Offshore olja och gas:Tillhandahåller boende, catering, kontor och akutstöd till borr- och produktionspersonal.
- Offshore vind:Stödjer installations-, inspektions-, underhålls- och konstruktionsteam som arbetar kring vindkraftsprojekt till havs.
- Djuphavsteknik:Tillhandahåller boende för marinbyggande och undervattenstekniska besättningar.
- Reparation av rörledningar:Skapar en tillfällig offshorebas nära underhållsaktiviteter för undervattensrörledningar.
- Bärgning av fartyg:Tillhandahåller tillfälligt boende och hjälpmedelsstöd för akuträddningsteam.
- Marin nödberedskap:Kan konfigureras för snabb utplacering där tillfällig personalbostad krävs.
Till exempel är den refererade HAIDING SHIPYARD-konfigurationen utformad för att stödja långtidsboende för personal som sträcker sig från cirka 30 till 180 dagar, beroende på projektarrangemang och driftsförhållanden.
Vad bör köpare tänka på innan de beställer?
Att välja en havsbaserad boendeplattform kräver mer än att jämföra boendekapaciteten. Köpare bör förse tillverkaren med detaljerad projektinformation så att struktur- och verktygssystem kan konstrueras korrekt.
- Vattendjup:Bekräfta minsta och maximala driftvattendjup och erforderlig spud-benslängd.
- Havsbottenförhållanden:Tillhandahålla tillgängliga geotekniska data för att bestämma lämpliga spud-can och fundamentarrangemang.
- Personalkapacitet:Definiera normal besättningsstorlek, maximal beläggning, rumskonfiguration och driftsperiod.
- Miljöförhållanden:Tänk på vind, vågor, temperatur, korrosionsexponering och andra platsspecifika förhållanden.
- Däcksladdning:Beräkna krav på boende, utrustning, sötvatten, mat, bränsle och operativ nyttolast.
- Krav på nytta:Bestäm krav på el, sötvatten, avloppsvatten, VVS, kommunikation och nödström.
- Klassificering:Bekräfta den tillämpliga marina klassificeringen och projektspecifika lagstadgade krav innan slutlig ingenjörskonst.
- Transport:Planera sektionsmått och lyftvikter runt tillgänglig transport- och installationsutrustning.
En tydlig teknisk specifikation i början av upphandlingsprocessen hjälper tillverkaren att utveckla en plattform som passar den faktiska offshore-operativmiljön snarare än att förlita sig på en generisk konfiguration.
Vanliga frågor om Jack Up Living Quarter-plattformar
1. Hur många personer kan en Jack Up Living Quarter-plattform ta emot?
Den refererade HAIDING SHIPYARD-konfigurationen har en nominerad boendekapacitet på upp till 100 personer. Det faktiska antalet kan justeras i enlighet med rumslayout, matkapacitet, krav på utrustning, säkerhetsarrangemang och projektspecifikationer.
2. Vilket vattendjup kan plattformen arbeta på?
Den refererade designen är avsedd för cirka 3–100 m marint vattendjup, med spud-benslängder som kan anpassas från 20–100 m. Slutlig lämplighet beror på havsbottenförhållanden och projektspecifik teknisk analys.
3. Vilka faciliteter kan ingå?
Typiska faciliteter inkluderar sovsalar, badrum, matsalar, matförvaring, kontor, mötesrum, rekreationsområden, medicinska rum, nödskydd, VVS-system, sötvattenlagring, elproduktion, brandskydd och övervakningssystem.
4. Kan bostaden anpassas?
Ja. Modulär konstruktion gör att boendelayouter, rumsnummer, kontorsytor, elsystem, kraftkapacitet, nödanläggningar och andra moduler kan konfigureras utifrån projektets operativa krav.
5. Hur transporteras plattformen?
Den refererade plattformen kan delas in i flera sektioner för transport. Beroende på projektets plats och sektionsdimensioner kan lämpliga havsgående pråmar eller halvt nedsänkbara fartyg övervägas för transport och offshoreinstallation.
6. Är plattformen lämplig för långtidsboende till havs?
Plattformen är specifikt konfigurerad för utökad personalbostad. Dess system för boende, klimatkontroll, catering, sötvatten, kraft, medicinsk och nödstöd är avsedda att stödja offshoreverksamhet som varar i veckor eller månader, beroende på den slutliga projektkonfigurationen.
Slutsats
En korrekt konstruerad Jack Up Living Quarter-plattform kan fungera som en centraliserad offshorebas för boende, operationer, medicinsk support, catering, verktyg och nödsituationer. Med anpassningsbara spud-ben, modulär konstruktion, upp till 3 000 ton plattformslastkapacitet, boende för upp till 100 personal och integrerade verktygssystem kan HAIDING SHIPYARD-lösningen konfigureras för olja och gas, havsbaserad vindkraft, djuphavsteknik, bärgning, reparation av rörledningar och andra marina projekt. Om du planerar ett offshoreboendeprojekt och behöver en plattform som matchar ditt vattendjup, besättningskapacitet, nyttolast, transportmetod och driftsmiljö,kontakta ossför att diskutera dina tekniska krav och få en skräddarsydd Jack Up Living Quarter-plattformslösning.
