När vindkraftsprojekt till havs kräver tunga lyft, exakt turbininriktning och tillförlitlig drift i utmanande marina miljöer,Jack Up vindkraftsanläggning installationsplattformfrånHAIDING-VARVger en specialbyggd lösning. Designad för stora offshore-turbiner på 16 MW och uppåt, kombinerar denna kraftiga installationsplattform en svängkran i klassen 800 ton, automatisk hydraulisk nivellering, modulär transport och robust marin konstruktion för att stödja effektiv vindkraftsinstallation från grunt till djupt vatten.
Eftersom vindkraftverk till havs fortsätter att öka i storlek och kapacitet behöver installationsentreprenörer plattformar som kan hantera tyngre naceller, högre torn, större komponenter och allt mer krävande marina förhållanden. En jack Up Wind Farm Installation Platform hanterar dessa utmaningar genom att höja sitt arbetsdäck över havsytan på spudben, vilket skapar en stabil arbetsmiljö för tunga lyft och precisionsmontering.
HAIDING-VARV-lösningen är designad för cirka 3–100 meters vattendjup, med spudbenslängder på upp till 150 meter, en total plattformslastkapacitet på upp till 3 000 ton och en integrerad 800-tons 360° svängkran. Dess automatiska hydrauliska nivelleringssystem kan uppnå ungefär ±0,05° nivelleringsnoggrannhet, medan den modulära konstruktionen gör att huvudkomponenter kan transporteras och monteras nära projektplatser.
Innehållsförteckning
- Varför blir vindinstallation till havs mer utmanande?
- Vad är en installationsplattform för Jack Up Wind Farm?
- Vilka är plattformens nyckelegenskaper?
- Vilka är de viktigaste tekniska parametrarna?
- Varför välja en jack-up-plattform istället för en flytande kran?
- Var kan plattformen användas?
- Hur förbättrar modulär konstruktion projektlogistiken?
- Hur förbättrar plattformen lyftsäkerheten till havs?
- Vad bör köpare tänka på innan de väljer en plattform?
- Vanliga frågor
- Slutsats
Varför blir vindinstallation till havs mer utmanande?
Den snabba utvecklingen av havsbaserad vindenergi har introducerat en ny generation turbiner med betydligt högre genereringskapacitet. Större turbiner kräver tyngre naceller, längre blad, högre torn och mer krävande installationsprocedurer.
Traditionella offshoreinstallationsmetoder kan bli allt svårare när våginducerade fartygsrörelser påverkar lyftnoggrannheten. Under ett tungt lyft kan även relativt små däcksrörelser komplicera tornsektionens inriktning, gondolplacering, grundarbete och komponenthantering.
Det är här en självhöjande installationsplattform erbjuder en stor teknisk fördel. Istället för att kontinuerligt utföra tunga lyft från ett flytande däck kan plattformen placera sig på arbetsplatsen, sätta ut sina spudben, höja skrovet över vattnet och skapa en jämförelsevis stabil arbetsmiljö.
- Minskad påverkan från våginducerad kärlrörelse under lyft
- Förbättrad arbetsstabilitet för stora turbinkomponenter
- Större lyftkapacitet för nästa generations turbiner
- Exakt plattformsutjämning för turbinmontering
- Anpassningsförmåga till olika havsvattendjup
Vad är en installationsplattform för Jack Up Wind Farm?

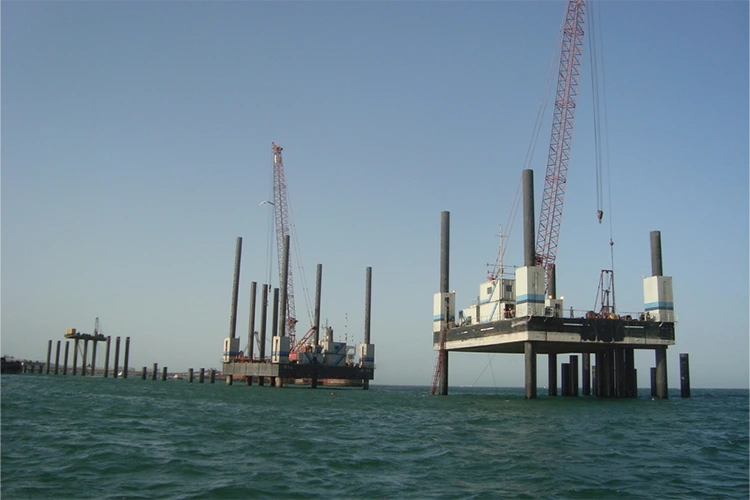

A Jack Up vindkraftsanläggning installationsplattformär en specialiserad konstruktionsplattform till havs utformad för att stödja installation av vindkraftverk, fundamentrelaterad verksamhet, tunga lyft och utvalda underhållsaktiviteter till havs.
Till skillnad från ett konventionellt flytande fartyg använder plattformen vertikalt rörliga spudben för att skapa en stabil förbindelse med havsbotten. Hydraulisk lyftutrustning höjer arbetsdäcket över vattenytan efter positionering. Denna konfiguration gör att tunga lyft kan ske från en mer stabil arbetsbas.
För storskaliga vindkraftsprojekt till havs kan plattformen integrera flera kritiska system i en arbetsenhet, inklusive:
- Kraftig 360° svängkran
- Hydrauliskt plattformsnivelleringssystem
- Spudben och domkraftssystem
- Utrustning för hantering av vindkraftverkskomponenter
- Stödutrustning för grundutjämning och injektering
- Last- och positionsövervakningssystem i realtid
- Nödkraft och lyftsystem
Vilka är plattformens nyckelegenskaper?
1. 800-tons kapacitet för tunga lyft
Den integrerade 360° svängkranen är designad för krävande offshorelyftoperationer, med en nominell kapacitet på upp till 800 ton och en maximal arbetsradie på cirka 45 meter. Huvudkrokens lyfthöjd kan nå minst 120 meter, medan hjälpkroken kan nå minst 150 meter.
Denna konfiguration gör plattformen lämplig för hantering av stora turbinkomponenter, inklusive gondoler med vikter upp till cirka 600 ton och enskilda tornsektioner som väger upp till cirka 300 ton.
2. Automatisk hydraulisk nivellering
Precision är avgörande vid anslutning av stora vindkraftverkskomponenter. Det integrerade hydrauliska nivelleringssystemet är utformat för att automatiskt bibehålla plattformens inriktning, med en angiven nivelleringsnoggrannhet på cirka ±0,05°.
Detta bidrar till att skapa en mer kontrollerad arbetsmiljö för torninstallation, gondollyft, grundoperationer och andra precisionskänsliga procedurer.
3. Heavy-Duty marin stålkonstruktion
Huvudstrukturen använder CCSB marin stålplåt, medan däcket kan innehålla slitstarkt modifierat marinstål. Den bärande huvudbalkens tjocklek är specificerad till minst 60 mm, med en sträckgräns på minst 235 MPa.
4. Modulär och transportabel design
Plattformen kan delas upp i flera transportabla sektioner. Detta tillvägagångssätt kan förenkla transporter till regioner där konventionell storskalig skeppsbyggnadsinfrastruktur eller djupvattenbyggnadsanläggningar kan vara begränsade.
5. Realtidsövervakning och nödsystem
Offshore tunga lyft kräver kontinuerlig övervakning. Plattformen innehåller övervakningsfunktioner för plattformsnivå, lyftlast, vindhastighet och positionering. En nödgenerator, manuell lyftutrustning och kranskydd mot fall ger ytterligare driftssäkerhet.
Vilka är de viktigaste tekniska parametrarna?
Följande tabell sammanfattar viktiga specifikationer förknippade med installationsplattformen för HAIDING SHIPYARD Jack Up Wind Farm.
| Parameterkategori | Teknisk parameter | Specifikation |
|---|---|---|
| Plattformens mått | Total längd | Cirka 80–100 m |
| Plattformens mått | Total bredd | Cirka 30–35 m |
| Plattformens djup | Strukturellt djup | Cirka 7,0–8,0 m |
| Spud Ben | Antal/typ | 4 / Truss typ |
| Spud Ben | Benlängd | 50–150 m |
| Vattendjup | Tillämpligt intervall | Cirka 3–100 m |
| Kran | Nominell kapacitet | Upp till 800 ton |
| Kran | Arbetsradie | Upp till cirka 45 m |
| Kran | Huvudkrokhöjd | ≥120 m |
| Kran | Extra krokhöjd | ≥150 m |
| Plattformsbelastning | Total lastkapacitet | Upp till 3 000 ton |
| Utjämning | Automatisk utjämningsnoggrannhet | Ungefär ±0,05° |
| Material | Huvudkonstruktionsstål | CCSB marin stålplåt |
| Säkerhet | Nödgenerator | 500 kW |
| Korrosionsskydd | Undervattensskydd | Kraftig beläggning + katodiskt skydd |
| Certifiering | Tillämplig klassificering | ABS / CCS / DNV marin plattformscertifiering |
Obs: Faktisk plattformskonfiguration, lyftkapacitet, benlängd, dimensioner och certifieringskrav bör bekräftas enligt det specifika vindkraftsprojektet, turbinmodellen, havsbottenförhållanden och tillämpliga marina bestämmelser.
Varför välja en jack-up-plattform istället för en flytande kran?
Flytande kranfartyg ger utmärkt rörlighet, men deras flytande karaktär gör att däcksrörelser kan påverkas av vågor, vind och ström. För stora turbinkomponenter kan denna rörelse öka komplexiteten i precisionslyftoperationer.
En jack-up-konfiguration ger en annan funktionsprincip. När plattformen väl har placerats och höjts, stöds arbetsdäcket genom sina spudben istället för att kontinuerligt flyta på havsytan.
| Hänsyn | Jack-up installationsplattform | Konventionell flytkran |
|---|---|---|
| Arbetsstabilitet | Hög stabilitet efter domkraft | Med förbehåll för fartygets rörelse |
| Tunga komponentlyft | Designad för stora turbinkomponenter | Beror mycket på fartygets specifikation |
| Plattformsutjämning | Hydrauliskt nivelleringssystem | Dynamisk kompensation kan krävas |
| Stor turbininstallation | Väl lämpad för tunga lyft i fast position | Potentiellt känsligare för havsförhållanden |
| Rörlighet | Kräver flytt- och jackningsprocedurer | Generellt mycket mobil |
Den bästa lösningen beror i slutändan på projektdjup, havsbottenförhållanden, turbinspecifikationer, installationsschema, väderfönster, transportinfrastruktur och övergripande projektekonomi.
Var kan plattformen användas?
En modern installationsplattform för Jack Up vindkraftspark kan stödja flera stadier av havsbaserad vindkraftsutveckling snarare än att vara begränsad till en lyftuppgift.
Installation av vindkraftverk till havs
Plattformen kan stödja installation av tornsektioner, lyftning av gondol, positionering av turbinkomponenter och andra tunga lyftoperationer i samband med stora offshore-turbiner.
Grundavjämning och injektering
Efter grundläggning eller pålinstallation kan ett stabilt däcksutrymme stödja utjämning, injektering, utrustningshantering och tillhörande konstruktionsarbete.
Underhåll av vindkraftspark till havs
I lämpliga projektkonfigurationer kan plattformen fungera som en tillfällig offshore-stödbas för underhållsverktyg, förbrukningsvaror, reservdelar och materialöverföringsoperationer.
Offshorevindprojekt med stor kapacitet
Med konfigurationer designade för turbiner på 16MW och högre är plattformen särskilt relevant för nästa generations vindkraftsparker till havs där konventionella lyftlösningar kan möta kapacitets- eller stabilitetsbegränsningar.
Hur förbättrar modulär konstruktion projektlogistiken?
En viktig fördel med modulär konstruktion är att en stor offshore installationsplattform inte nödvändigtvis behöver tillverkas och transporteras som en enorm struktur.
Plattformen kan delas in i flera sektioner, inklusive huvudplattformens struktur, spudbensektioner och kranmodul. Enligt den refererade designen kan plattformen bestå av cirka 7–9 huvudsektioner, med individuella sektioner utformade för praktisk transport och montering.
- Vägtransport:Lämpliga sektioner kan transporteras till inlandsmonteringsplatser.
- Järnvägslogistik:Modulära komponenter kan integreras i lämpliga multimodala transportplaner.
- Sjötransport:Större sektioner kan flyttas med pråmar eller tunga fartyg.
- Montering på plats:Modulära sektioner kan anslutas nära projektplatsen.
- Global projektimplementering:Tillvägagångssättet kan hjälpa till att tjäna offshoreprojekt i regioner med olika hamninfrastrukturförhållanden.
Denna modulära filosofi kan vara särskilt värdefull för internationella vindkraftsutvecklare, EPC-entreprenörer, marina byggföretag och offshore-installationstjänster.
Hur förbättrar plattformen lyftsäkerheten till havs?
Säkerhet är en av de viktigaste faktorerna när man lyfter hundratals ton utrustning offshore. Plattformen kombinerar därför konstruktionsteknik, hydraulisk styrning, övervakningsteknik och nödsystem.
- Automatisk nivellering:Hydraulsystem hjälper till att upprätthålla den erforderliga plattformsinställningen.
- Belastningsövervakning:Sensorer kan övervaka lyftlaster och ge operativa varningar.
- Positionsövervakning:Positioneringssystem hjälper operatörer att förstå var plattformen befinner sig under offshorearbete.
- Vindövervakning:Vindhastighetsinformation stöder operativt beslutsfattande.
- Nödkraft:En 500 kW nödgenerator ger reservkraft.
- Kranskydd:Anti-fall och vindlåsningssystem ger ytterligare skydd vid lyft och beredskapsoperationer.
För offshoreprojekt bör dessa funktioner alltid integreras i ett bredare sjösäkerhetsledningssystem, lyftplan, väderövervakningsprocess och projektspecifik riskbedömning.
Vad bör köpare tänka på innan de väljer en plattform?
Att köpa en installationsplattform för Jack Up vindkraftspark är ett stort tekniskt beslut. Köpare bör utvärdera hela projektet istället för att bara fokusera på krankapaciteten.
- Vattendjup:Bekräfta att spudbenets konfiguration matchar det faktiska arbetsdjupet.
- Havsbottenförhållanden:Analysera markstyrka, penetrationskrav och grundstabilitet.
- Turbinspecifikationer:Kontrollera gondolvikt, tornsektionsvikt, navhöjd och turbinkapacitet.
- Kranprestanda:Utvärdera märklast, arbetsradie, lyfthöjd och synkroniseringsnoggrannhet.
- Däckkapacitet:Kontrollera att utrustning, personal, material och kranlaster förblir inom strukturella gränser.
- Transport:Tänk på hamntillträde, vägrestriktioner, sjötransporter och monteringskrav.
- Klassificering:Bestäm om ABS, CCS, DNV eller annat klassificeringsramverk krävs.
- Korrosionsskydd:Se över beläggningssystem och katodiskt skydd för långsiktig offshoreservice.
- Eftermarknadsteknik:Kontrollera om tillverkaren tillhandahåller installationsplanering, idrifttagning, teknisk support och underhållshjälp.
För internationella köpare som letar efter enKina tillverkareellerKina leverantör, är det också viktigt att bedöma tillverkningskapacitet, ingenjörserfarenhet, kvalitetskontroll, dokumentation, certifieringsstöd, transportplanering och anpassningskapacitet innan du gör en beställning.
Vanliga frågor
1. Vad används en Jack Up Wind Farm Installation Platform till?
Den används främst för konstruktion av vindkraftverk till havs och för tunga lyft, inklusive fundamentrelaterad verksamhet, torninstallation, gondollyft, komponenthantering och utvalda underhållsaktiviteter för vindkraftparker till havs.
2. Vilket vattendjup kan denna plattform fungera på?
Den refererade HAIDING SHIPYARD-konfigurationen är designad för cirka 3–100 meters vattendjup, med spudbenslängder på cirka 50–150 meter. Slutliga specifikationer bör anpassas efter faktiska förhållanden på plats.
3. Vilken turbinkapacitet kan plattformen stödja?
Plattformen är designad med nästa generations havsbaserade turbiner i åtanke, inklusive 16MW och högre konfigurationer. Den refererade designen rymmer huvudmotorvikter på upp till cirka 600 ton.
4. Hur mycket kan den integrerade kranen lyfta?
Den integrerade 360° svängkranen har en nominell lyftkapacitet på upp till cirka 800 ton, beroende på arbetsradie, konfiguration, driftsförhållanden och projektspecifika tekniska krav.
5. Varför är automatisk utjämning viktig?
Exakt utjämning hjälper till att skapa en stabil arbetsyta för tunga lyft och inriktning av turbinkomponenter. Den refererade plattformen ger en automatisk hydraulisk nivelleringsnoggrannhet på cirka ±0,05°.
6. Kan plattformen anpassas?
Ja. Plattformsdimensioner, spudbenslängd, krankonfiguration, lyftkapacitet, däckarrangemang och andra tekniska parametrar kan konstrueras enligt vattendjup, turbinstorlek, havsbottenförhållanden och projektkrav.
Slutsats
Den snabba tillväxten av havsvind skapar efterfrågan på installationsutrustning som säkert kan hantera större turbiner med bibehållen precision och driftseffektivitet. AJack Up vindkraftsanläggning installationsplattformger ett stabilt alternativ till konventionella flytande lyftlösningar genom att höja arbetsdäcket över vattnet och integrera tunga lyft, hydraulisk nivellering, övervakning och modulära transportmöjligheter i ett specialiserat system.
För utvecklare, EPC-entreprenörer, offshore-byggföretag och internationella köpare som utvärderar enKina tillverkare eller leverantör, HAIDING SHIPYARD erbjuder ett plattformskoncept som konstruerats kring tunga vindkraftskrav till havs, inklusive 800-tons-klass lyftkapacitet, 3 000-tons total lastkapacitet på plattformen, 50–150 meter spudben och drift över cirka 3–100 meters vattendjup. Om du planerar ett havsbaserad vindkraftsinstallationsprojekt och behöver en skräddarsydd plattformskonfiguration, teknisk konsultation, transportlösning eller projektspecifikt ingenjörsstöd,kontakta ossidag för att diskutera dina krav med HAIDING SHIPYARD och utveckla en praktisk installationslösning till havs för ditt nästa vindkraftsprojekt.
