Snabbt placerad bro

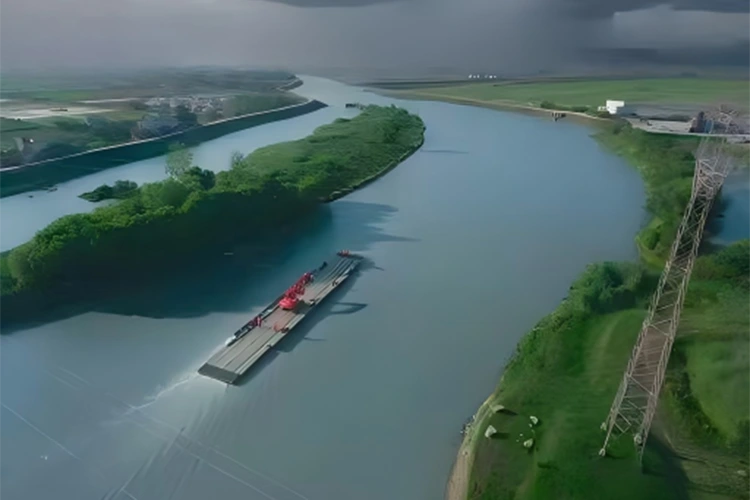

Rapidly Emplaced Bridge är ett integrerat vattenburet nödstödssystem utvecklat för situationer där traditionell transportinfrastruktur inte kan möta brådskande operativa krav.

Översvämningskatastrofer, brofel, vägavbrott och fjärrtekniska projekt kräver ofta tillfälliga lösningar för övergångsvatten som kan sättas in snabbt och fungera tillförlitligt. Till skillnad från konventionella flytbryggor som är beroende av bogserbåtar, kranar och stora installationsteam, kombinerar detta system framdrivnings-, positionerings-, anslutnings- och lastbärande funktioner i varje oberoende modul.

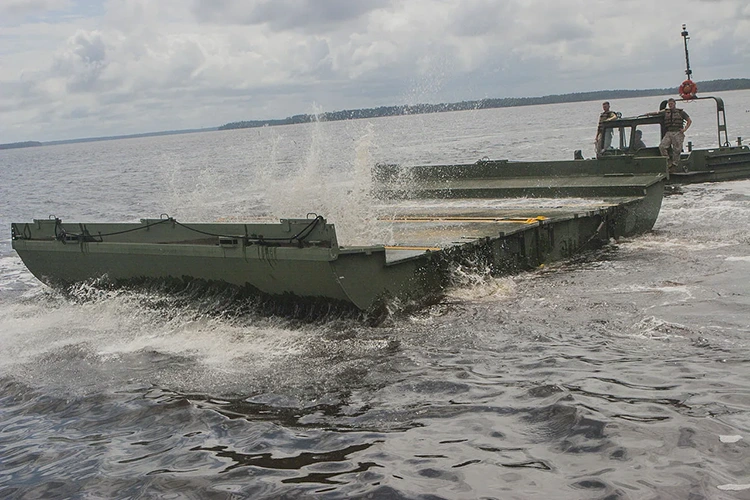

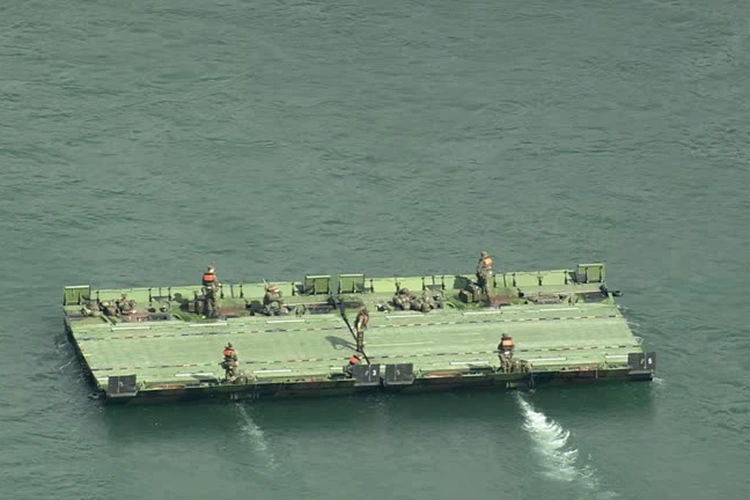

Bron är byggd kring standardiserade 10-meters självgående pontonmoduler. Flera enheter kan anslutas enligt korsningsavstånd och operativa behov, vilket skapar flytande brostrukturer som sträcker sig från små kanaler till stora vattenvägar som överstiger 100 meter.

Varje modul är kapabel till oberoende navigering, vilket gör att den kan flyttas direkt till det angivna driftsättningsområdet. Efter positionering riktas modulerna in och låses genom ett integrerat anslutningssystem för att bilda en stabil flytbrygga.

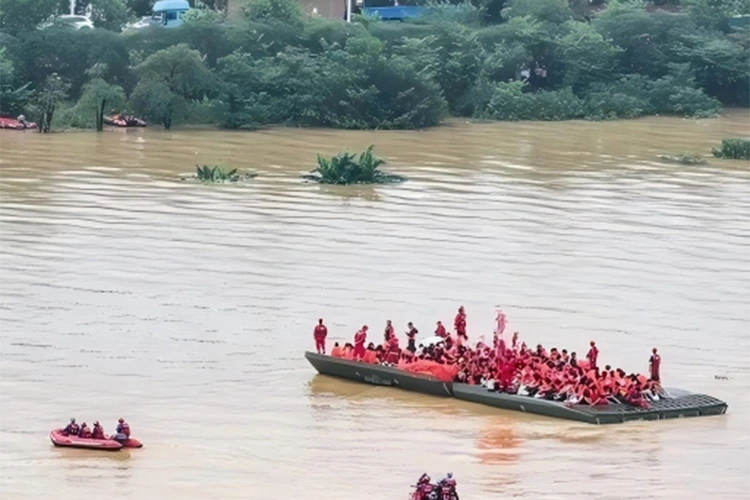

När en komplett brokonstruktion inte krävs kan individuella motordrivna moduler också fungera som färjeenheter för att transportera personal, räddningsutrustning, fordon och nödutrustning.

Nyckelfunktioner

1. Standardiserad modulär pontondesign

Den modulära strukturen ger flera praktiska fördelar:

· Flexibel konfiguration från 10m till 100m+

· Förenklad transport och förvaring

· Snabbare fältmontering

· Enklare underhåll och byte

· Utökningsbar kapacitet för framtida krav

Denna design gör det möjligt för räddningsorganisationer och ingenjörsentreprenörer att förbereda utrustning som kan anpassas till olika driftsmiljöer.

2. Oberoende självgående navigationssystem

Den självgående designen förbättrar:

· Isättningshastighet

· Positioneringsnoggrannhet

· Operativ flexibilitet

· Svarseffektivitet

När brokonstruktion inte krävs kan enskilda moduler fortsätta att fungera oberoende som motordrivna färjeplattformar.

3. Snabb insats för nödoperationer

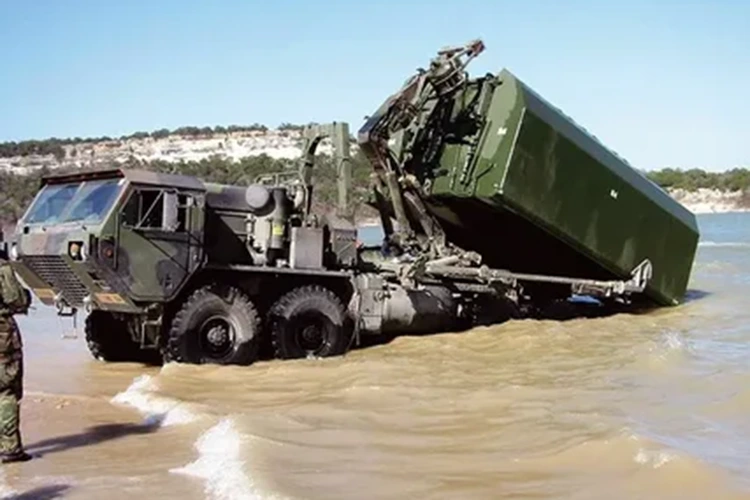

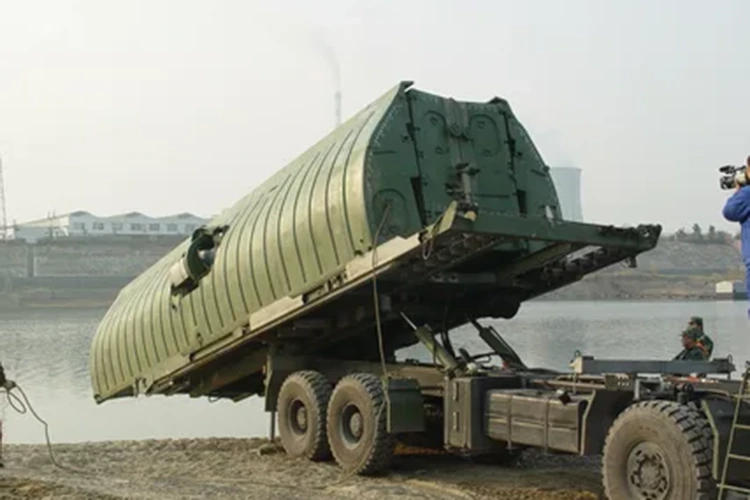

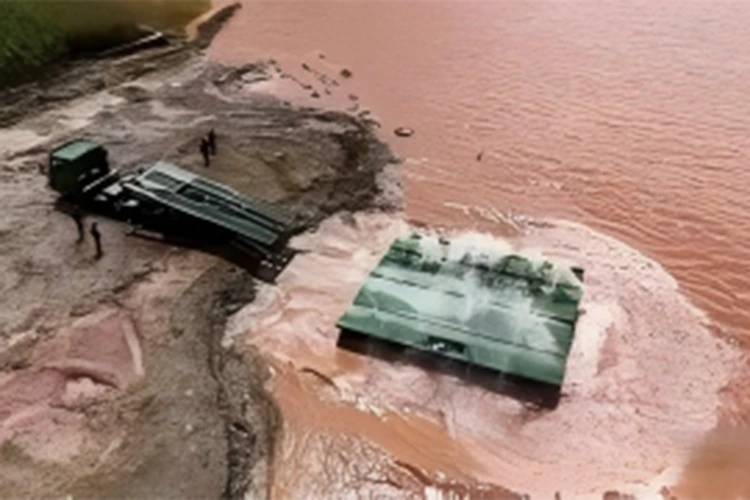

Nödsituationer kräver utrustning som kan transporteras och installeras snabbt.

En standardbrokonfiguration på 60 meter kan vanligtvis användas inom 10–15 minuter under lämpliga driftsförhållanden.

Denna snabba reaktionsförmåga gör systemet lämpligt för:

· Räddningsinsatser för översvämningar

· Nödåterställning av transporter

· Katastrofhjälpslogistik

· Tillfällig återställning av infrastruktur

4. Tung lastbärande förmåga

Brosystemet är utformat med en höghållfast strukturell ram som fördelar laster över anslutna moduler samtidigt som däckets stabilitet bibehålls.

En standard 60-meters brokonfiguration ger:

· Nominell lastkapacitet: 60 ton

· Möjlighet för korsning av tung utrustning

· Stabil fordonstransportprestanda

Under konstruktionsprovning kontrollerades den maximala brodäcksdeformationen under full belastning inom 12 mm, utan permanent deformation efter lossning.

Denna pålitliga lastprestanda stöder applikationer som kräver kontinuerlig transport av tung räddnings- och ingenjörsutrustning.

5. Anpassningsförmåga till komplexa vattenmiljöer

Akutinsatser sker ofta under oförutsägbara miljöförhållanden.

TheRapidly Emplaced Bridge är designad för drift i:

· Floder

· Sjöar

· Reservoarer

· Översvämningskanaler

· Kustgrunda vatten

Systemet stöder drifttemperaturer från:

-30°C till +55°C

Prestandatestning verifierade stabil drift under:

· Vattenströmhastigheter upp till 2,8 m/s

· Korttidsmotstånd upp till 3,0 m/s

· Vindförhållanden upp till Force 6

· Våghöjder cirka 0,5 m

Ett intelligent ballastjusteringssystem hjälper till att kompensera för vattennivåförändringar, vilket förbättrar stabiliteten under ändrade driftsförhållanden.

6. Dubbla driftlägen

Brosystemet ger två driftlägen inom en plattform.

Flytande broläge

Flera moduler kan anslutas för att skapa en tillfällig flytbrygga för:

· Fordonstransport

· Personalrörelse

· Utrustningsöverföring

· Nödlogistik

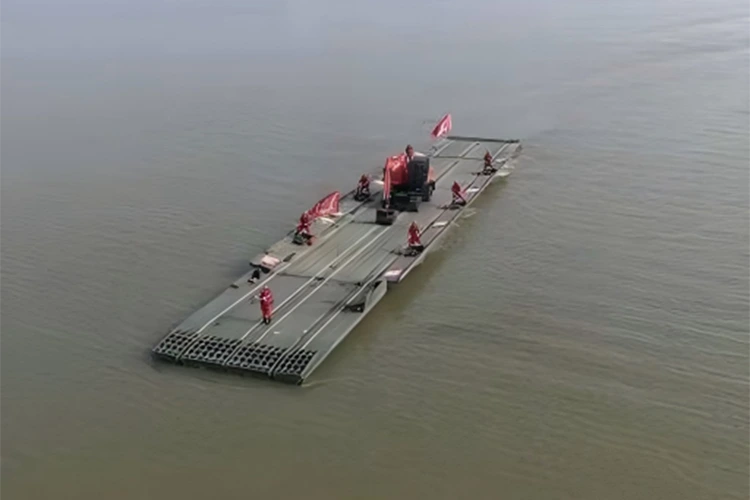

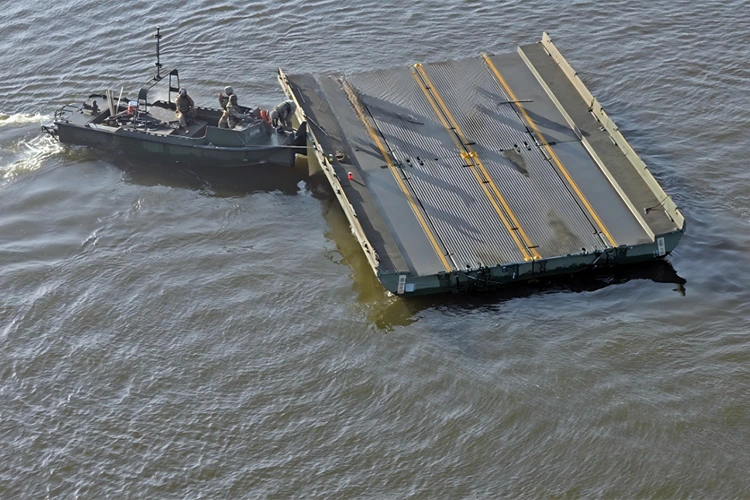

Motordrivet färjeläge

Individuella strömförsedda moduler kan fungera oberoende för:

· Korsning av floden

· Räddningstransport

· leverans av avlägsen område

Denna design med dubbla funktioner förbättrar utrustningsutnyttjandet och gör det möjligt för operatörer att välja den mest lämpliga metoden beroende på platsförhållandena.

Test av teknisk prestanda och tillförlitlighet

Strukturell styrka och belastningstestning

En standard 60-meters modulär brokonfiguration testades under en nominell belastning på 60 ton för att utvärdera strukturell stabilitet under tunga transporter.

Vid fullastdrift förblev brodäckets maximala vertikala deformation med 12 mm och ingen permanent deformation inträffade efter lossning.

Det modulära låssystemet genomförde upprepade anslutningstester utan att lossna eller strukturella skador, vilket säkerställde tillförlitlig prestanda under flera installationscykler.

En säkerhetsfaktor mot vältning på ≥1,6 ger ytterligare stabilitet under tunga belastningar och sidovågor.

Dessa testresultat visar brons förmåga att stödja räddningsfordon, tekniska maskiner och nödtransporter.

Kontinuerlig drift och hållbarhetstestning

Nödutrustning måste vara i drift under utökade räddnings- och återhämtningsuppdrag.

Det kompletta brosystemet har slutförts framgångsrikt:

· 72-timmars kontinuerlig fulllastdriftstestning

· Mer än 1 000 monterings- och demonteringscykler

· Tester med hög och låg temperatur

· Testning av regn- och vindvågsmiljö

Under dessa utvärderingar bibehöll framdrivningssystemet, hydraulsystemet och det elektroniska styrsystemet stabil drift.

Den hållbara designen minskar underhållskraven och förbättrar utrustningstillgängligheten under långvarig fältdrift.

Intelligent kontroll och positioneringsprestanda

Effektiv användning beror på exakt positionering och pålitlig modulanslutning.

Varje motordriven modul integrerar en intelligent kontrollplattform som övervakar driftförhållanden och hjälper operatörer under navigering och montering.

Systemet ger:

· Övervakning av attityder i realtid

· Automatisk hydraulisk balansjustering

· Kompensation för vattennivå

· Överbelastningsskydd

· Feldiagnosfunktioner

Under positioneringstester uppnådde systemet inriktningsnoggrannhet med 5 cm, vilket bidrog till att minska manuell justeringstid och förbättra monteringseffektiviteten.

Modulära konfigurationsalternativ

TheRapidly Emplaced Bridge använder standardiserade drivna moduler, vilket gör att kunder kan välja lämpliga brolängder enligt vattenbredd, trafikkrav och driftsförhållanden.

Varje konfiguration upprätthåller kärnfördelarna med:

· Oberoende navigering

· Snabb implementering

· Tunga laster

· Modulär expansionsmöjlighet

Detta modulära tillvägagångssätt tillåter organisationer att utöka bryggkapaciteten i enlighet med framtida operativa krav utan att ersätta befintlig utrustning.

Huvudapplikationer

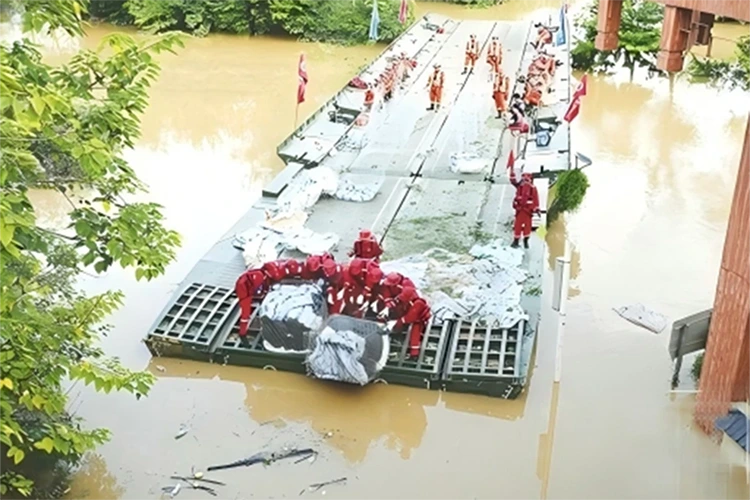

Översvämningskontroll och katastrofhjälp

Under översvämningar och extrema väderhändelser kan skadade vägar och nedsänkta broar isolera samhällen och försena nödåtgärder.

Den moduldrivna pontonbryggan ger tillfällig transporttillgång för:

· Räddningsteam

· Utryckningsfordon

· Medicinska förnödenheter

· Lättnadsmaterial

· Ingenjörsutrustning

Dess snabba distributionskapacitet hjälper till att återställa transportlänkar under kritiska svarsperioder.

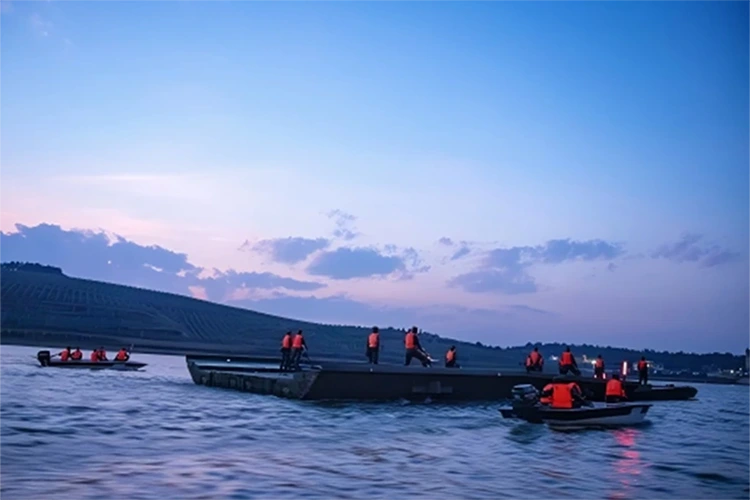

Akut vattenräddning

Systemet ger stabil vattenkorsningsförmåga för räddningsoperationer i floder, reservoarer och översvämmade områden.

Den stöder:

· Evakuering av personal

· Transport av räddningsutrustning

· Nödleveranser

· Tillfällig åtkomstetablering

Den självgående designen förbättrar rörligheten när traditionella transportvägar inte är tillgängliga.

Infrastrukturåterställning

Efter brokollaps, vägskador eller naturkatastrofer tar återuppbyggnaden av permanent infrastruktur ofta mycket tid.

Den modulära flytbryggan ger en tillfällig transportlösning medan permanenta reparationer pågår.

Det kan stödja:

· Byggfordon

· Reparera utrustning

· Materialtransport

· Arbetskraftsrörelse

Marine Engineering Support

Marina byggprojekt kräver ofta flexibla temporära transportsystem.

Bron kan stödja operationer relaterade till:

· Portkonstruktion

· Reservoarprojekt

· Offshore-teknik

· Vattenvårdsprojekt

· Pipeline och energiinfrastruktur

Dess modulära design möjliggör omlokalisering enligt förändrade projektkrav.

Civilförsvar och nödmobilitet

Kombinationen av snabb utplacering, oberoende navigering och kapacitet för tung last gör systemet lämpligt för nöduppdrag som kräver snabb vattenövergångsförmåga.

Applikationer inkluderar:

· Civilförsvarsoperationer

· Nödlogistik

· Strategiskt transportstöd

· Storskaliga räddningsuppdrag

Varför välja HAIDING SHIPYARD

Att välja en leverantör av nödbroar kräver mer än att utvärdera produktspecifikationer. Tillverkningsförmåga, ingenjörsstöd, anpassningsförmåga och långsiktig service är lika viktiga faktorer.

HAIDING SHIPYARD är specialiserat på modulär utveckling och tillverkning av vattenburen utrustning, och tillhandahåller integrerade lösningar för nödberedskap, översvämningskontroll, transportåtervinning och marintekniska tillämpningar.

Från strukturell tillverkning till systemintegration, varje bryggmodul följer standardiserade tillverkningsprocedurer för att säkerställa konsekvent prestanda och tillförlitlig drift.

Vårt ingenjörsteam arbetar med kunder för att bestämma den mest lämpliga konfigurationen baserat på:

· Vattenvägsbredd

· Obligatorisk lastkapacitet

· Driftsmiljö

· Implementeringskrav

· Transportförhållanden

Oavsett om kunderna behöver individuella drivna moduler eller kompletta flytbryggsystem, tillhandahåller HAIDING SHIPYARD praktiska lösningar utformade för verkliga operativa behov.

OEM och kundanpassningstjänster

Olika projekt kräver olika brokonfigurationer. HAIDING SHIPYARD erbjuder anpassningsalternativ för att möta specifika applikationskrav.

Kvalitetskontroll

Pålitlig nödutrustning kräver strikt tillverkningskontroll.

Varje modulärt brosystem genomgår inspektion genom hela produktionsprocessen, inklusive:

· Råvaruinspektion

· Inspektion av strukturell tillverkning

· Kontroll av svetskvalitet

· Verifiering av mekanisk montering

· Hydraulsystemtestning

· Elektrisk kontrolltestning

· Tester av navigeringsfunktioner

· Ladda prestandaverifiering

· Slutlig driftinspektion

Vanliga frågor

Kan pontonbron fungera utan bogserbåtar?

Ja. Varje modul är utrustad med ett oberoende framdrivningssystem, som möjliggör autonom navigering, positionering och anslutning utan extern bogserutrustning.

Hur lång tid tar det att installera bron?

Utbyggnadstiden beror på brolängd och platsförhållanden. En standardkonfiguration på 60 meter kan normalt slutföras inom 10–15 minuter under lämpliga förhållanden.

Vad är den maximala brolängden?

Den modulära designen tillåter brokonfigurationer som överstiger 100 meter genom att ansluta ytterligare strömförsedda moduler.

Vilken lastkapacitet kan bron bära?

En standard 60-meterskonfiguration ger en nominell lastkapacitet på 60 ton.

Kan enskilda moduler fungera som färjor?

Ja. Individuella drivna moduler kan fungera oberoende för personal och utrustningstransport.

Vilka miljöer kan bron fungera i?

Systemet är lämpligt för floder, sjöar, reservoarer, översvämningskanaler och kustnära grunt vatten.

Vilket temperaturområde stöder den?

Drifttemperaturområdet är från -30°C till +55°C.

Kan bron anpassas?

Ja. HAIDING SHIPYARD tillhandahåller anpassning för brolängd, lastkrav, kontrollsystem och stödjande utrustning.

Ger du teknisk support?

Ja. Teknisk konsultation, driftvägledning, reservdelssupport och underhållshjälp finns tillgängliga.

Kontakta HAIDING-VARV

När nödtransportvägar avbryts blir tillförlitlig utrustning för korsning av vatten nödvändig för att snabbt och säkert återställa åtkomsten.

HAIDING SHIPYARD tillhandahåller Rapidly Emplaced Bridge-lösningar designade för översvämningskontroll, katastrofinsatser, infrastrukturåterställning och marintekniska tillämpningar.

Kontakta vårt ingenjörsteam för tekniska specifikationer, konfigurationsrekommendationer och skräddarsydda projektlösningar.
