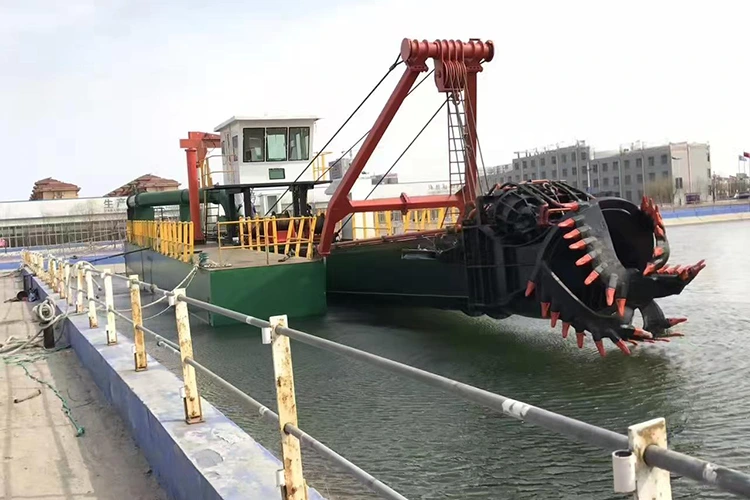

Cutter Suction Mudderverk

Shandong Haiding Shipbuilding Manufacturing Co., Ltd. är en kinesisk tillverkare och leverantör av medelstor till storskalig muddringsutrustning. Vi har varit dedikerade till marin muddringsteknik i många år och har samlat på oss betydande fördelar. Vår HAIDING SHIPYARD kuttersugmudderverk har en närvaro i Europa, Amerika, Sydostasien och många andra globala marknader. Vad väntar du på? Gå med oss nu!

Skicka förfrågan

Produktbeskrivning

Vi ger dig möjlighet att utföra dina muddringsprojekt effektivt med vår raffinerade och optimerade design, tillsammans med robust prestanda. HAIDING SHIPYARD kuttersug är utrustad med ett högeffektivt roterande skärhuvud, denna utrustning kan effektivt lossa olika jordtyper på flodbäddar och havsbottnar. Tack vare den integrerade designen för optimering av vätskedynamik blandar den snabbt vatten och sediment till en lera-vattenblandning med enhetlighet ≥90 %. Efter att ha sugits in i pumpkroppen genom ett sugrör med stor diameter (valfri diameter Φ300-Φ800mm), transporteras blandningen långa sträckor via ett högtrycksutloppsrör, med ett maximalt transportavstånd på upp till 3000 meter. Den har stark driftkontinuitet och lägre energiförbrukning jämfört med branschgenomsnittet.

Kärndesign av produkten

Genom att anta en modulär sammansättning och integrerad design, fullbordar HAIDING SHIPYARD-sugmudderverket självständigt hela processen med muddring, transport av lera och lossning ombord, utan behov av ytterligare hjälputrustning. Dess konstruktionseffektivitet är över 30 % högre än för traditionell utrustning, vilket avsevärt kan förkorta projektcykeln. Med relativt bred scenarieanpassningsförmåga kan den slutföra muddringsoperationer i insjöar, kusthamnar och inre vattenvägar under förhållanden med vindstyrka ≤5 nivåer och flödeshastighet ≤1,5 m/s. Med stark jordkompatibilitet utför den operationer under konventionella arbetsförhållanden som sand, sandig lerjord och silt (fukthalt 60%-80%). Efter att ha ersatts med vårt skräddarsydda tandade slitstarka skärhuvud, kan det ytterligare schakta ut högtryckshållfast lera. Bytet är enkelt och bekvämt, vilket gör det lämpligt för de flesta byggscenarier.

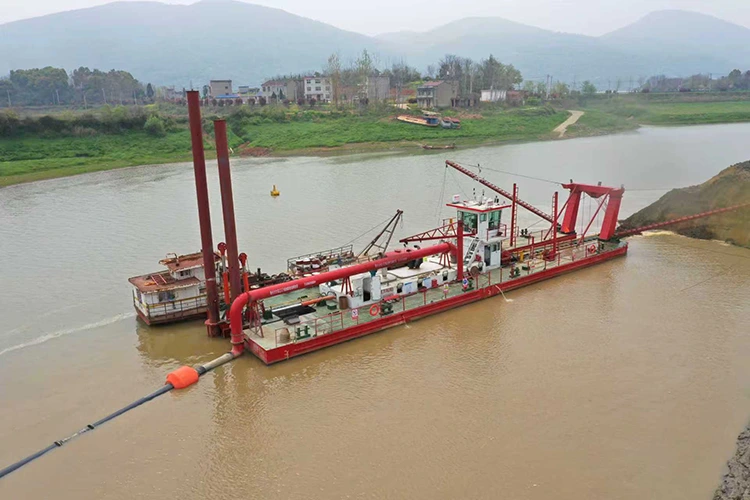

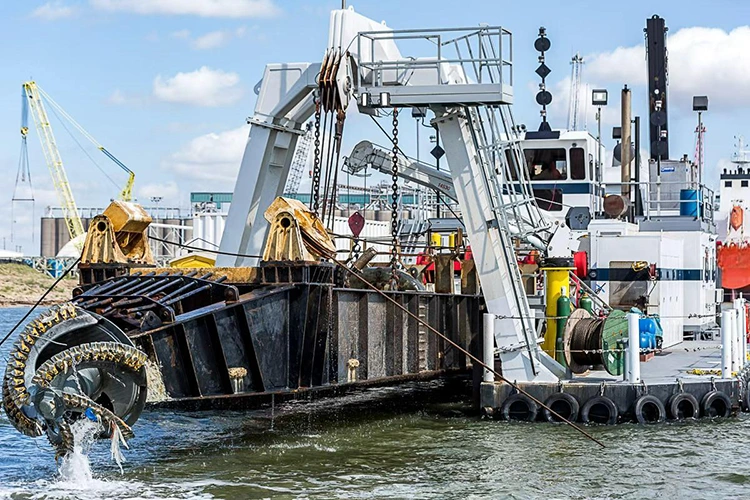

Cutter Suction Dredger

Produktens kraftsystem

HAIDING SHIPYARD kuttersugmudder erbjuder två kärnkraftsystemalternativ: hydrauliskt och mekaniskt. Den hydrauliskt drivna versionen använder importerade hydraulpumpenheter med ett varvtalsområde på 0-30 rpm och en svarstid på mindre än 0,5 sekunder, vilket möjliggör exakt kontroll även under komplexa driftsförhållanden. Den mekaniskt drivna versionen har en robust och pålitlig struktur, lägre underhållskostnader och är lämplig för rutinmässig, standardiserad drift. Dessutom har denna serie av utrustning klarat ISO9001-certifiering och är också berättigad till CCS-, BV-, RINA- och RS-certifieringar. Nyckelkomponenter har en garanti på 2 år, och skrovet har en garanti på 20 år, vilket ger en solid garanti för säker och effektiv utveckling av ditt projekt.

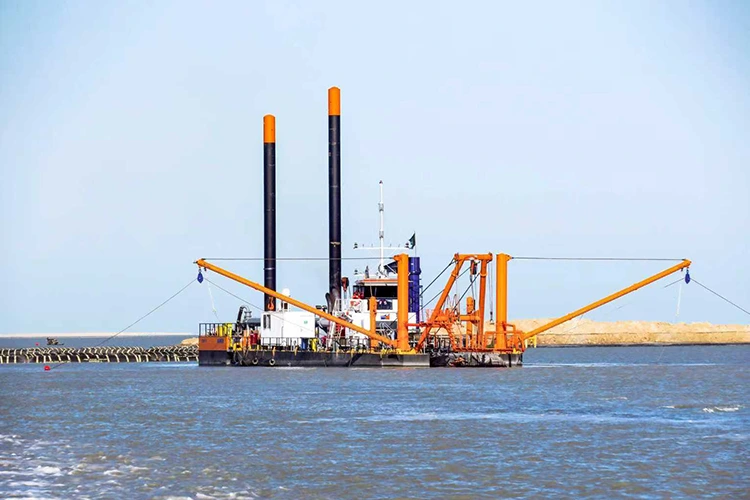

Cutter Suction Dredger

Produktparameter (specifikation)

Cutter Suction Mudderverk HD-CSD250
Längd totalt	18,8m	Vattenflöde	980m³/h
Mått på skrovet	15,0×5,2×1,5m	Sedimentproduktion	150m³/h
Huvudpontonmått	9,3×2,2×2,5m	Urladdningsavstånd	1000m
Sidopontonmått	15,0×1,5×1,5m	Skärhuvudets diameter	800 mm
Strukturera	Modulärlntelligent monteringstyp	Cutter Power	37KW
Huvudmotormärke/kraft	Weichai 294KW	Förslag	1,1 m
Hjälpmotormärke/kraft	Weichai 75KW	Hydrauliskt styrsystem	PLCIntegrerad styrning
Total kraft	Weichai 369KW	Antal lyftvinschar	40KN*1
Muddringspump	200WN högkromlegerad pump	Antal tvärgående vinschar	4OKN*2
Diameter för utlopp/sugrör	273mm/273mm	Stuga	Justerbart säte, luftkonditionering, PLC-integrerat styrsystem
Huvud (pumplyft)	55m	Leveranstid	40 dagar
Maximalt muddringsdjup	9m	Referensbränsleförbrukning	~38L/H
Tillämpligt arbetsvillkor	Små muddringsplatser som flodkanaler och sättningsdammar
Konfigurationsuppgradering	Konfigurationen kan uppgraderas, som dieselmotormärke kan ändras enligt efterfrågan varumärke: Cummins, Carter, etc

Cutter Suction Mudderverk HD-CSD300
Längd totalt	26,0 m	Vattenflöde	1200-1500m³/h
Mått på skrovet	21,0×5,2×1,5m	Sedimentproduktion	150-200m³/h
Huvudpontonmått	11,0×2,5×2,5m	Urladdningsavstånd	2000m
Sidopontonmått	21,0×1,1×1,5m	Skärhuvudets diameter	1350 mm
Strukturera	Modulär intelligent monteringstyp	Cutter Power	75KW
Huvudmotormärke/kraft	Weichai 6170-456KW	Förslag	1,1 m
Hjälpmotormärke/kraft	Weichai WP6-155KW	Hydrauliskt styrsystem	PLC integrerad styrning
Total kraft	Weichai 611KW	Antal lyftvinschar	60KN*1
Muddringspump	250WN högkromlegerad pump	Antal tvärgående vinschar	40KN*2
Diameter för utlopp/sugrör	325mm/325mm	Stuga	Justerbart säte, luftkonditionering, PLC-integrerat styrsystem
Huvud (pumplyft)	40m	Leveranstid	50 dagar
Maximalt muddringsdjup	12m	Referensbränsleförbrukning	~66L/H
Tillämpligt arbetsvillkor	Små muddringsplatser som flodkanaler och sättningsdammar
Konfigurationsuppgradering	Konfigurationen kan uppgraderas, som dieselmotormärke kan ändras enligt efterfrågan varumärke: Cummins, Carter, etc

Cutter Suction Mudderverk HD-CSD300
Längd totalt	26,0 m	Vattenflöde	1200-1500m³/h
Mått på skrovet	21,0×5,2×1,5m	Sedimentproduktion	150-200m³/h
Huvudpontonmått	11,0×2,5×2,5m	Urladdningsavstånd	2000m
Sidopontonmått	21,0×1,1×1,5m	Skärhuvudets diameter	1350 mm
Strukturera	Modulär intelligent monteringstyp	Cutter Power	75KW
Huvudmotormärke/kraft	Weichai 6170-456KW	Förslag	1,1 m
Hjälpmotormärke/kraft	Weichai WP6-155KW	Hydrauliskt styrsystem	PLC integrerad styrning
Total kraft	Weichai 611KW	Antal lyftvinschar	60KN*1
Muddringspump	250WN högkromlegerad pump	Antal tvärgående vinschar	40KN*2
Diameter för utlopp/sugrör	325mm/325mm	Stuga	Justerbart säte, luftkonditionering, PLC-integrerat styrsystem
Huvud (pumplyft)	40m	Leveranstid	50 dagar
Maximalt muddringsdjup	12m	Referensbränsleförbrukning	~66L/H
Tillämpligt arbetsvillkor	Små muddringsplatser som flodkanaler och sättningsdammar
Konfigurationsuppgradering	Konfigurationen kan uppgraderas, som dieselmotormärke kan ändras enligt efterfrågan varumärke: Cummins, Carter, etc

Cutter Suction Mudderverk HD-CSD550
Längd totalt	45,82m	Vattenflöde	3500-4000m³/h
Mått på skrovet	35,8×8,8×2,2m	Sedimentproduktion	600-800 m³/h
Huvudpontonmått	15,4×4,0×2,2m	Urladdningsavstånd	2000m
Sidopontonmått	35,75×2,85×2,2m	Skärhuvudets diameter	1900 mm
Strukturera	Modulär intelligent monteringstyp	Cutter Power	130KW
Huvudmotormärke/kraft	Weichai WH17-1350KW	Förslag	1,6 m
Hjälpmotormärke/kraft	Weichai 6170-456KW	Hydrauliskt styrsystem	PLC integrerad styrning
Total kraft	Weichai 1806KW	Antal lyftvinschar	150KN*1
Muddringspump	450WN högkromlegeringspump	Antal tvärgående vinschar	100KN*2
Diameter för utlopp/sugrör	560mm/560mm	Stuga	Justerbart säte, luftkonditionering, PLC-integrerat styrsystem
Huvud (pumplyft)	66m	Leveranstid	80 dagar
Maximalt muddringsdjup	14m	Referensbränsleförbrukning	~160L/H
Tillämpligt arbetsvillkor	Flod, sjö, reservoar, kust, hamn och andra vatten
Konfigurationsuppgradering	Konfigurationen kan uppgraderas, som dieselmotormärke kan ändras enligt efterfrågan varumärke: Cummins, Carter, etc

Cutter Suction Mudderverk HD-CSD650
Längd totalt	45,82m	Vattenflöde	5000 m³/h
Mått på skrovet	35,8×8,8×2,2m	Sedimentproduktion	800-1000 m³/h
Huvudpontonmått	15,4×4,0×2,2m	Urladdningsavstånd	2000m
Sidopontonmått	35,75×2,85×2,2m	Skärhuvudets diameter	2200 mm
Strukturera	Modulär intelligent monteringstyp	Cutter Power	320KW
Huvudmotormärke/kraft	Weichai WH17-1350KW	Förslag	1,7 m
Hjälpmotormärke/kraft	Weichai 8170-601KW	Hydrauliskt styrsystem	PLC integrerad styrning
Total kraft	Weichai 1951KW	Antal lyftvinschar	150KN*1
Muddringspump	500WN High Chromium Slloy-pump	Antal tvärgående vinschar	150KN*2
Diameter för utlopp/sugrör	650mm/650mm	Stuga	Justerbart säte, luftkonditionering, PLC-integrerat styrsystem
Huvud (pumplyft)	66m	Leveranstid	110 dagar
Maximalt muddringsdjup	14m	Referensbränsleförbrukning	~229L/H
Tillämpligt arbetsvillkor	Flod, sjö, reservoar, kust, hamn och andra vatten
Konfigurationsuppgradering	Konfigurationen kan uppgraderas, som dieselmotormärke kan ändras enligt efterfrågan varumärke: Cummins, Carter, etc

Cutter Suction Mudderverk HD-CSD800
Längd totalt	59,5m	Vattenflöde	8000 m³/h
Mått på skrovet	52,5×11,4×3,0m	Sedimentproduktion	1200-1500m³/h
Huvudpontonmått	26,0×5,0×4,0m	Urladdningsavstånd	4000-5000m
Sidopontonmått	52,5×3,2×3,0m	Skärhuvudets diameter	2770 mm
Strukturera	Modulär intelligent monteringstyp	Cutter Power	1000KW
Huvudmotormärke/kraft	Weichai 2650KW	Förslag	2,2 m
Hjälpmotormärke/kraft	Weichai 1850KW*2	Hydrauliskt styrsystem	PLC integrerad styrning
Total kraft	Weichai 6350KW	Antal lyftvinschar	550KN*1
Muddringspump	131-28-65	Antal tvärgående vinschar	400KN*2
	(Bunker Pump+Undervattenspump)
Diameter för utlopp/sugrör	820mm/820mm	Stuga	Justerbart säte, luftkonditionering, PLC-integrerat styrsystem
Huvud (pumplyft)	110m	Leveranstid	280 dagar
Maximalt muddringsdjup	25m	Referensbränsleförbrukning	~750L/H
Tillämpligt arbetsvillkor	Flod, sjö, reservoar, kust, hamn och andra vatten
Konfigurationsuppgradering	The configuration can be upgraded,such as diesel engine brand can be changed accordingto demand brand:Cummins,Carter,etc

Cutter Suction Mudderverk HD-SSSCSD550
Längd totalt	61,5m	Vattenflöde	4000m3/h
Mått på skrovet	48,5×8,9×2,2m	Sedimentproduktion	600-800m3/h
Huvudpontonmått	7,0m/4,0m	Urladdningsavstånd	3000m
Sidopontonmått	41,0×2,65×2,2m	Skärhuvudets diameter	1900 mm
Strukturera	Modulär intelligent monteringstyp	Cutter Power	130KW
Huvudmotormärke/kraft	Weichai WH17-1350KW	Förslag	1,6 m
Hjälpmotormärke/kraft	Weichai 6170-456KW	Hydrauliskt styrsystem	PLC integrerad styrning
Total kraft	Weichai 1806KW	Antal lyftvinschar	150KN *1
Muddringspump	450WN högkromlegeringspump	Antal tvärgående vinschar	100KN *2
Diameter för utlopp/sugrör	560mm/560mm	Stuga	Justerbart säte, luftkonditionering, PLC integrerat kontrollsystem
Huvud (pumplyft)	66m	Leveranstid	90-110 dagar
Maximalt muddringsdjup	35m	Referensbränsleförbrukning	~160L/H
Tillämpligt arbetsvillkor	Desilering på djupt vatten mer än 15 meter djupt
Konfigurationsuppgradering	Konfigurationen kan uppgraderas, som dieselmotormärke kan ändras enligt efterfrågan varumärke: Cummins, Carter, etc

Cutter Suction Mudderverk HD-SSSCSD650
Längd totalt	81,0m	Vattenflöde	5000 m³/h
Mått på skrovet	63,0×11,0×3,0m	Sedimentproduktion	800-1000 m³/h
Huvudpontonmått	12,0×4,6×3,0m	Urladdningsavstånd	3000m
Sidopontonmått	67,0×3,2×3,0m	Skärhuvudets diameter	2200 mm
Strukturera	Modulär intelligent monteringstyp	Cutter Power	320KW
Huvudmotormärke/kraft	Weichai WH17-1350KW	Förslag	1,9 m
Hjälpmotormärke/kraft	Weichai 8170-601KW	Hydrauliskt styrsystem	PLC integrerad styrning
Hyttpump Huvudmotor	Weichai WH17-1350KW	Totalt pumphuvud	86m
Generatorkraft	Weichai generator 150KW	Maximalt djup	52m
Total kraft	Weichai 3451KW	Antal lyftvinschar	150KN*1
Undervattens mudderpump	500G-G högkromaloypump	Antal tvärgående vinschar	150KN*2
Huvudutloppspump i kammaren	500WN högkromlegerad pump	Stuga	Justerbart säte, luftkonditionering, PLC-integrerat styrsystem
Diameter för utlopp/sugrör	650mm/650mm	Leveranstid	110-150 dagar
Positioneringssystem med fem ankare	200KN ankarspel*5 set	Referensbränsleförbrukning	~390L/H
Tillämpligt arbetsvillkor:	Desilering på djupt vatten mer än 15 meter djupt
Konfigurationsuppgradering	Konfigurationen kan uppgraderas, som dieselmotormärke kan ändras enligt efterfrågan varumärke: Cummins, Carter, etc

Produktfunktion och applikation

1. Effektiv konstruktion: Med HAIDING SHIPYARD kuttersugmuddrings integrerade kärndesign för muddring, lertransport och leravlastning, stöder den 24-timmars kontinuerlig drift. Den har inte bara låg frekvens av utrustningsfel och pålitlig prestanda, utan den kräver också endast 1-3 personal för enkel användning – vilket avsevärt ökar konstruktionseffektiviteten samtidigt som arbetskostnaderna sänks.

2. Enastående anpassningsförmåga: Den täcker muddringsbehov i olika vattenområden och ger utmärkt schaktnings- och transportprestanda för flera jordtyper som sand, silt och lera, och anpassar sig till olika arbetsförhållanden utan frekventa justeringar.

3. Styrbarhet med hög precision: Högprecisionskontrollen av vår HAIDING SHIPYARD kuttersug är beroende av den kombinerade driften av kontrollsystemet och BeiDou eller GPS-positioneringsfunktioner. Detta möjliggör exakt justering av schaktdjup, bredd och arbetsområde, vilket helt uppfyller de specifika tekniska kraven under olika arbetsförhållanden.

4. Effektiv transport och montering: Transport och montering är också mycket effektiva, med hjälp av en modulär monteringsdesign som möjliggör lastbilstransport till byggarbetsplatser i farbara vattenvägar. Denna modulära monteringslösning minskar inte bara transportkostnaderna och monteringstiden avsevärt utan minskar också beroendet av stora maskiner, vilket effektivt förbättrar effektiviteten i konstruktionsförberedelserna.

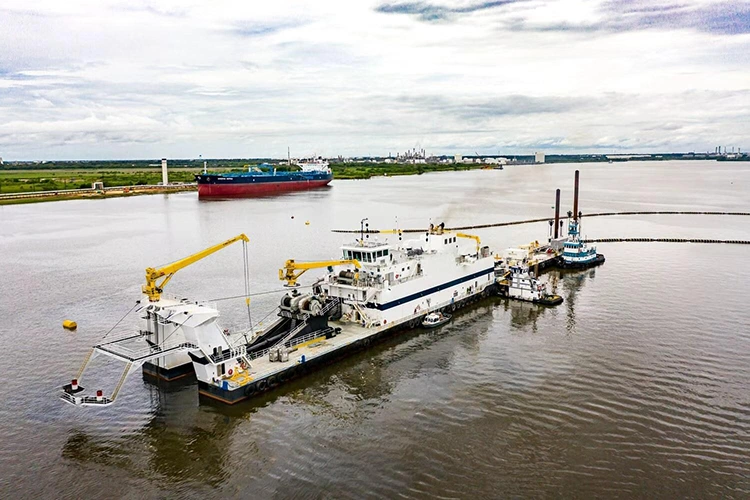

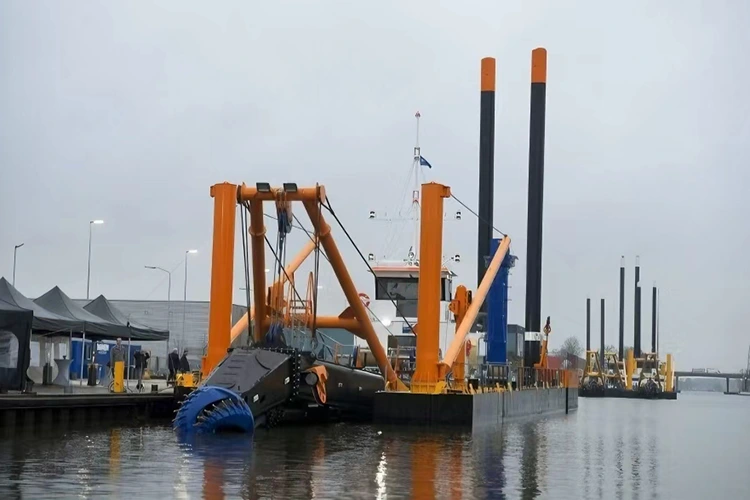

Cutter Suction Dredger
