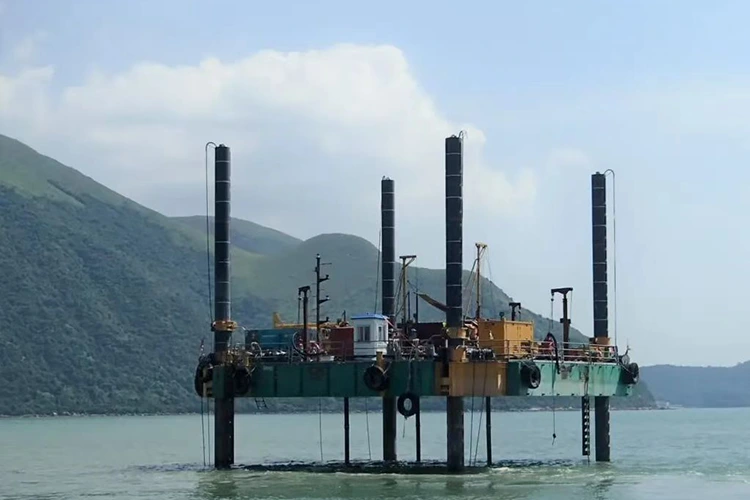

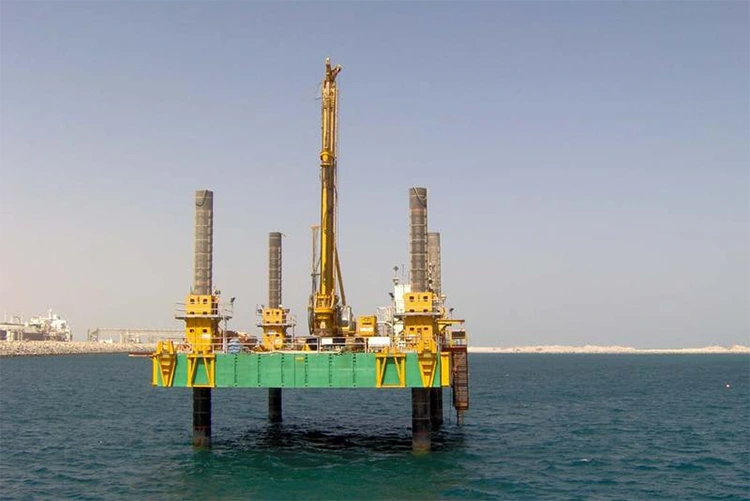

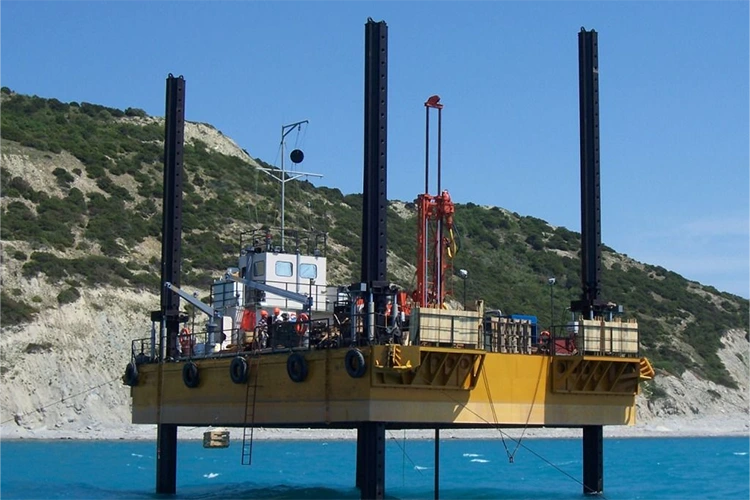

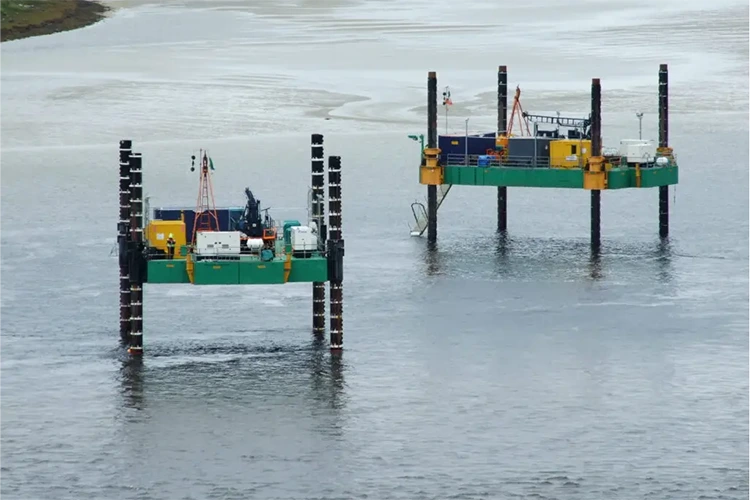

Geologisk utforskning Självhöjande plattform

Geologisk utforskning Självhöjande plattform

Shandong Haiding Shipbuilding Co., Ltd.  är en professionell leverantör, tillverkare och fabrik i Kina av högkvalitativ geologisk utforsknings självlyftande plattform. HAIDING SHIPYARD Geological Exploration Self-elevating Platform är en professionell prospekteringsutrustning designad för 3–100 m marint vattendjup, med spudbens designlängd på 10–80 m och en total plattformslastkapacitet på 3000 ton, med fokus på fyra kärnuppgifter: geologisk provtagning i djuphavsområdet, undersökning av havsbottnar och kartläggning av olja, havsbottnens utforskning av olja och kartläggning av olja. övervakning. Med sikte på smärtpunkterna för marin utforskning som "höga datanoggrannhetskrav, komplexa driftsmiljöer och dålig utrustningsanpassningsförmåga", realiserar den prospekteringsoperationer på fullt vattendjup från grunt hav till djupt hav genom högprecisionsutjämningssystem (±0,1°), prospekteringsutrustning integrerad hytt och djuphavskorrosionsskyddsdesign. Det geologiska provtagningsdjupet kan nå 2000 m med datanoggrannhet ≥99 %, vilket ger tillförlitligt stöd för prospekteringsdata för utveckling av havsresurser och geologisk forskning.

Kärnfördelar

Hög integration av prospekteringsutrustning, hög drifteffektivitet

Speciell utforskningshyttdesign: Plattformen för HAIDING SHIPYARD Geological Exploration Self-elevating Platform är utrustad med en stängd prospekteringsutrustningshytt (område 50-80㎡), som integrerar kärnborrar, ekolodsdetektorer, vattenkvalitetsanalysatorer, gravitationsprovtagare och annan utrustning. Utrustningen är ansluten med dedikerade glidskenor, som snabbt kan byta utforskningslägen och slutföra 10-15 provtagningspunkter per dag, med effektivitet 50 % högre än traditionell utforskning av flytande fartyg;

Dataöverföring i realtid: HAIDING SHIPYARD Geological Exploration Självhöjande plattform utrustad med satellitkommunikationssystem och IoT-modul, prospekteringsdata (geologiska provparametrar, havsbottentopografiska data) kan laddas upp till det landbaserade kommandocentret i realtid, vilket stöder molndataanalys och modellering utan manuell bearbetning på plats, vilket förkortar prospekteringscykeln.

Driftstabilitet med hög precision, stark datanoggrannhet

Helautomatiskt nivelleringssystem: HAIDING SHIPYARD Geological Exploration Självlyftande plattform utrustad med högprecisionslutningssensor (noggrannhet ±0,05°) för att kompensera för plattformens lutning i realtid, vilket säkerställer plattformsnivåfelet ≤0,1° under prospekteringsoperationer och borrningen av vertikalitetsborrningen ‰5, undviker ≤0 avvikelser i plattformen. provtagningsavvikelse orsakad av plattformsskakning;

Garanti för positioneringsnoggrannhet: Genom att använda GPS+Beidou dubbla positioneringssystem (positioneringsnoggrannhet ≤1m), kombinerat med undervattens ekolodspositionering, kan det noggrant låsa utforskningsprovtagningspunkter med upprepad provtagningsavvikelse ≤2m, vilket möter de exakta positioneringsbehoven för utforskning av marina resurser.

Fullt vattendjupsanpassning, stark driftkapacitet i komplex miljö

Flexibel Spud Ben Customization: HAIDING SHIPYARD Geological Exploration Självhöjande plattformens spudben antar sektionerad fackverksstruktur med anpassningsbar längd på 10-80m, anpassad till 3-100m vattendjup. Korta spudben (10-30m) används i grunt hav (3-20m), och långa spudben (50-80m) på djupt hav (50-100m). Spud kan komma i kontakt med area ≥50㎡ för att förhindra att sjunka ner i havsbottens mjuka jordlager;

Harsh Environment Adaptation: HAIDING SHIPYARD Geological Exploration Self-elevating Platform har en vindmotståndsgrad på 11, vågmotståndshöjd ≤5m, strömmotståndshastighet ≤2 knop, utrustad med utrustningshytt vattentätt tätningssystem (skyddsklass IP68), som kan fungera under monsunperioden i komplexa havsområden som Kinas hav och södra Kina. uppgifter.

Modulär design, bekväm drift och underhåll och driftsättning

Sektionstransport och montering: Plattformen på HAIDING SHIPYARD Geological Exploration Self-elevating Platform  är uppdelad i 5-6 sektioner (huvudplattformssektion, spudbenssektion, prospekteringshyttsektion), med en maximal vikt av en sektion ≤100 ton, som kan transporteras till globala havsområden med undervattensbara undervattensbåtar och undervattensfartyg. Montering på plats avslutas med flänsar + förspända bultar och flytande kranar, med monteringscykel ≤15 dagar;

Modulär utrustningsunderhåll: Utforskningsutrustning antar modulär plug-in-design, som kan tas isär och ersättas i sin helhet i händelse av fel, vilket minskar underhållstiden till 8 timmar/gång; spudbenstället är tillverkat av slitstarkt legerat stål (hårdhet ≥400HB) med en livslängd på ≥20 år i djuphavsmiljö, utan frekvent byte.

Detaljerade tekniska parametrar

Kärnapplikationsscenarier

Utforskning av marina resurser

Utforskning av olje- och gasresurser: Utforska olje- och gasreservoarer i havsområden som Sydkinesiska havet och Östkinesiska havet. Skaffa 2000 meter djupa underjordiska geologiska prover genom kärnborrar, analysera distributionslagen för olje- och gaslager och tillhandahålla datastöd för utveckling av olje- och gasfält;

Mineralresursutforskning: För djuphavsmineraltillgångar som polymetalliska knölar och koboltrika skorpor, använd gravitationsprovtagare för att slutföra mineralprover på havsbotten och samarbeta med ekolodsdetektorer för att rita kartor över mineraltillgångar.

Havsbottentopografi och geologisk forskning

Havsbottentopografisk undersökning: HAIDING SHIPYARD Geological Exploration Självhöjande plattform utrustad med flerstrålade ekolodsdetektorer, genomför högprecisionsmätning av havsbottentopografi i havsområden som Bohaibukten och Gula havet, och rita 1:10000 havsbottentopografiska kartor för att tillhandahålla grundläggande data för vattenvägsplanering och konstgjorda ärar;

Maringeologisk forskning: Utför forskning om plattektonik och havsbottnens vulkaniska aktiviteter i havsområden som Indiska oceanen och Stilla havet. Analysera sammansättningen av havsbottenstenar genom geologisk provtagning för att avslöja maringeologins evolutionära lagar.

Hydrologisk miljöövervakning

Övervakning av havsmiljön: Övervaka havsvattentemperatur, salthalt, pH-värde och koncentration av föroreningar i kustnära havsområden som Yangtzeflodens mynning och Pearl River Estuary, greppa förändringar i kustmiljön i realtid och tillhandahålla datastöd för skydd av havsmiljön;

Deep-Sea Ecological Monitoring: HAIDING SHIPYARD Geological Exploration Självlyftande plattform utrustad med undervattenskameror och biologiska provtagare, övervaka ekosystem som korallrev och djuphavshydrotermiska öppningar i Sydkinesiska havet, och analysera djuphavs biologisk mångfald och förändringar i den ekologiska miljön.

Förutforskning för marin teknik

Utforskning av platsval för vindkraft till havs: Utför platsvalsundersökningar för vindkraftsparker till havs längs kusterna i Jiangsu och Fujian, analysera havsbottnens geologiska bärighet och vindhastighet/riktningsfördelning och tillhandahålla en grund för byggandet av vindkraftsplattformar;

Geologisk utforskning av bro över havet: För brobyggande projekt över havet, såsom Qiongzhousundet och Taiwansundet, genomför geologisk provtagning av havsbottnens pålfundament, utvärderar geologisk stabilitet och säkerställer brokonstruktionens säkerhet.

Anpassningstjänster

Parameter- och funktionsanpassning: Justera spudbenets längd (upp till 80 meter) och utforskningsutrustningens konfiguration enligt utforskningshavsområdet (t.ex. lägg till ett utrustningskabinisoleringssystem för polarhavsområden); uppgradera kärnborren till ett 3000-meters provtagningsdjup för ultradjupa provtagningsbehov;

Mervärdestjänster: Hjälpa till med att hantera internationell klassificeringscertifiering (ABS/CCS/DNV) och tillstånd för offshore-prospektering för plattformen; tillhandahålla prospekteringsdataanalys och modelleringstjänster för att omvandla rå prospekteringsdata till visuella geologiska modeller; kontakta geologiska forskningsinstitutioner för att tillhandahålla integrerade tjänster för "utforskning + data + forskning".
