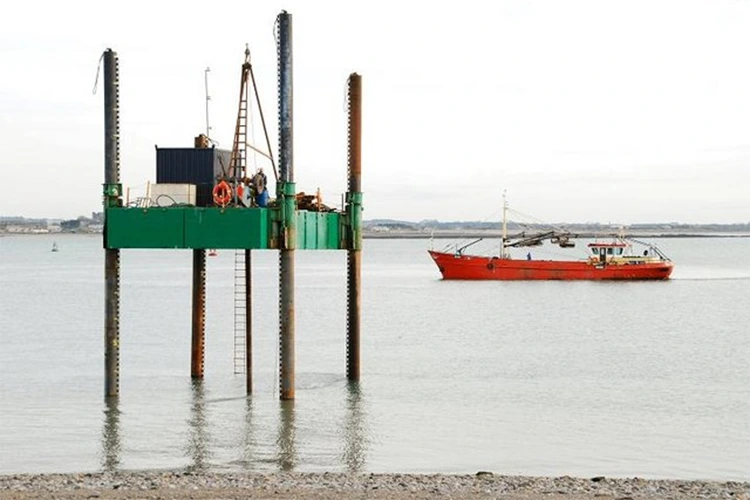

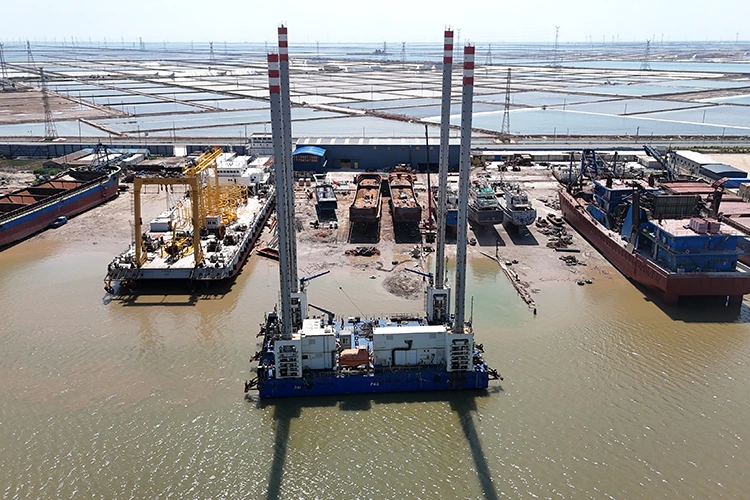

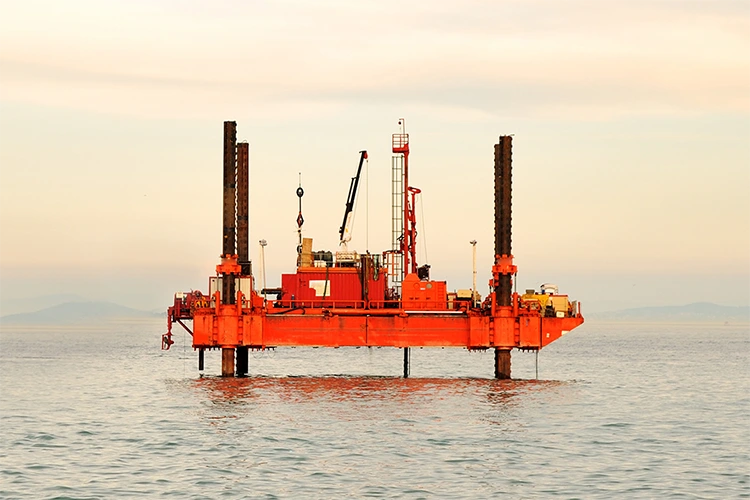

Jack Up arbetsplattform

Att chartra separata pråmar för varje projektfas driver upp dagspriserna och komplicerar offshorelogistiken. Detta självlyftande system kommer direkt från HAIDING SHIPYARD Jack Up Working Platform Kinas leverantörsanläggningar och eliminerar redundans i flottan med hjälp av standardiserade däckslås. Operatörer byter funktionella moduler på ett stabilt skrov för att stödja pålning, iscensättning och injektering med en enda tillgång.

Projektledarens problem: Tillgångar som bara fungerar en vecka per månad

Du har ett 12-månaders offshore-byggprogram. Kranpråmen är upptagen i fyra månader. Resten av tiden är det antingen väntan på material, väntan på väder eller väntan på nästa arbetspaket. Men du betalar fortfarande charterpriset - ofta $50 000–80 000 per dag.

Arbetsplattformen ändrar den aritmetiken:

Varje Jack Up Working Platform switch tar två dagar. Alternativet – att hålla en separat pråm, kranfartyg och boendeflottel på plats – skulle kosta tre gånger så mycket och binda upp tre gånger den marina samordningen.

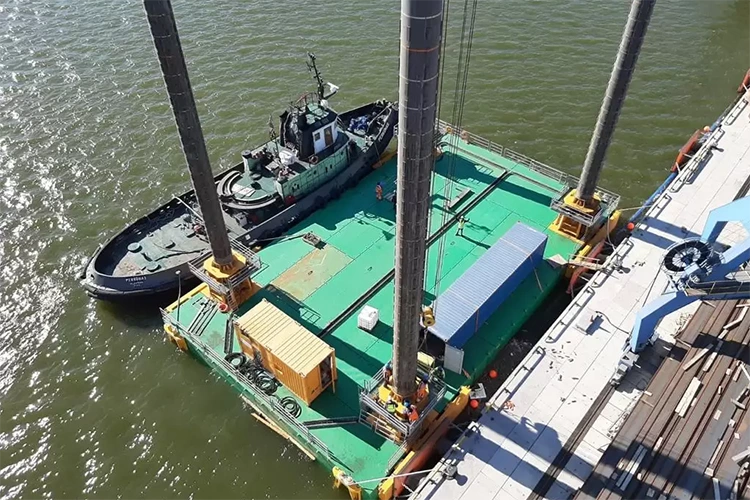

Vad "modulbyte" betyder på däck

Modulgränssnittet är inget komplicerat tekniskt pussel. Hydrauliska lås matchar modulens basram med plattformsdäcket. En standardkran lyfter av modulen, sätter ner nästa och låsen låser. Ingen svetsning. Ingen slipning. Ingen strukturell omcertifiering mellan swappar.

Tre kärnmoduler täcker 90 % av vad offshoreprojekt behöver:

Ytterligare plug-ins inkluderar bostugor (20 till 50 personer), generatorhytter (500 till 1000 kW) och forskningsstugor med vattenkvalitet och meteorologisk övervakningsutrustning. Det här är inte permanenta installationer – de kommer och går som jobbet kräver.

Positionering och utjämning: Skillnaden mellan "tillräckligt nära" och "exakt"

En kranlyft behöver ingen millimeterprecision. Betonggjutning gör det. Plattformen använder en dubbelaxlig lutningssensor (noggrannhet ±0,05°) och ett GPS+Beidou positioneringssystem (horisontell noggrannhet ≤1m). Automatisk nivellering håller däckets lutning till ±0,1°. När du häller ett gjutlock med en diameter på 2 meter, översätts den 0,1° till mindre än 2 mm lutning över hällområdet – väl inom specifikationen.

För svetsarbete lägger HAIDING SHIPYARD Jack Up Working Platform till infällbara stödben vid modulplatsen. Varje ben trycks ned med en kraft på ≥300kN, vilket stärker däcket mot skrovet och isolerar arbetsytan från skrovböjningar som orsakas av kransvängningar eller vågbelastningar. Svets vertikalitet förblir under 1 mm över en 3 meter lång svetssöm, vilket innebär färre NDT-avslag och mindre omarbetning.

Ben som inte slåss mot havsbotten

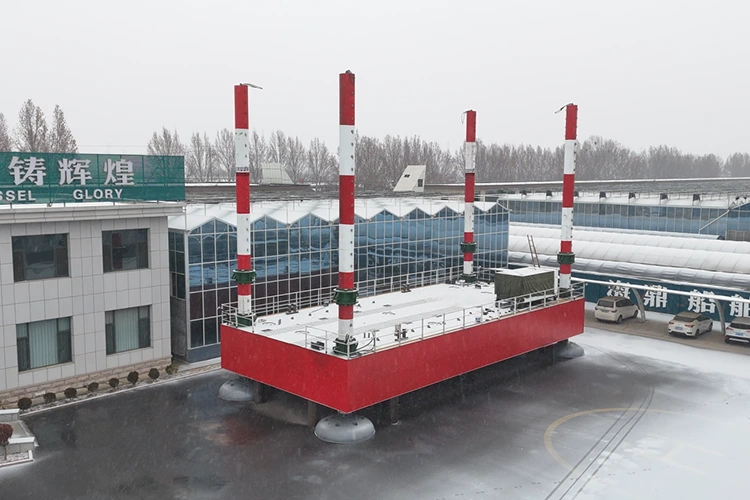

Tre eller fyra ben av fackverkstyp (2,5 till 3,0 meter diameter, CCSB-stål) — antalet beror på stabilitetskrav och nyttolastfördelning. Benlängden skärs efter beställning:

Spudburkarna är utbyggbara, kontaktyta ≥60m², och vi dimensionerar dem efter den geotekniska rapporten. Mjuk lera får ett större fotavtryck; styv sand får djupare penetration. Benställen är härdade och härdade till ≥200HB, vilket ger 20 års livslängd i saltvatten innan ställen behöver omarbetas.

Lyfthastigheten är 0,3–0,5 m/min vid full belastning — tillräckligt snabbt för att ta bort ett plötsligt vädrande, tillräckligt långsamt för att undvika hydrauliska stötar i domkraftssystemet. Vindstyrkan är Grade11, med vågtolerans upp till 5 meter och strömhastigheter upp till 2 knop. Dessa är inte teoretiska gränser; de har observerats under monsunoperationer i Sydkinesiska havet och vinterborrstöd i Bohaibukten.

Hur förflyttas 100-tonsmoduler från gård till plats utan tunga lyftfartyg?

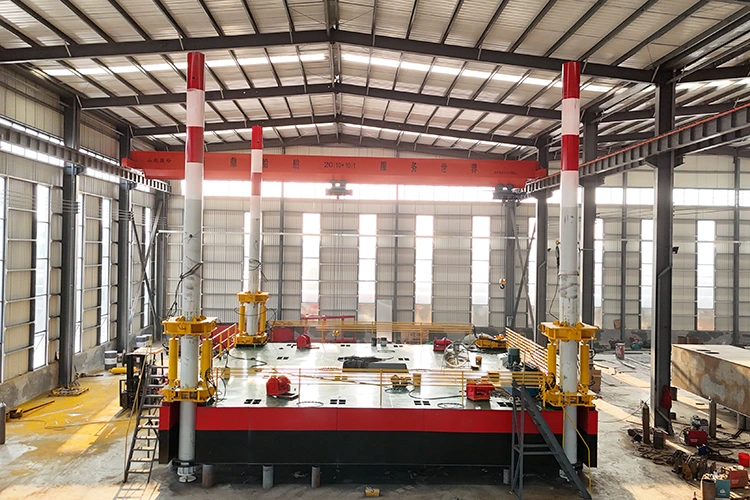

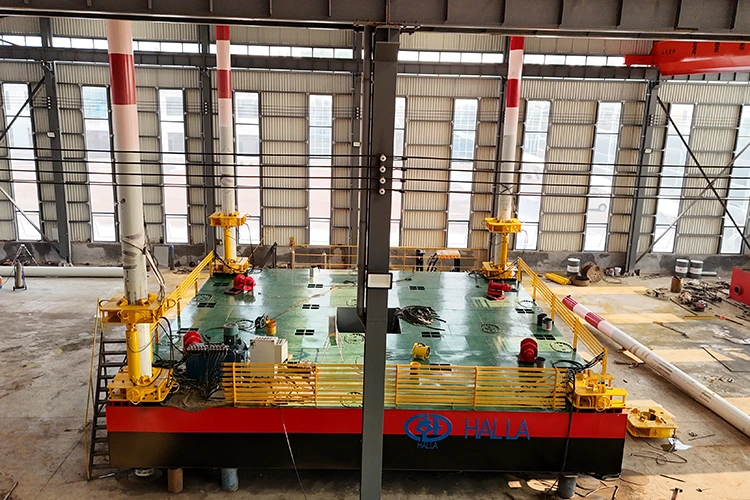

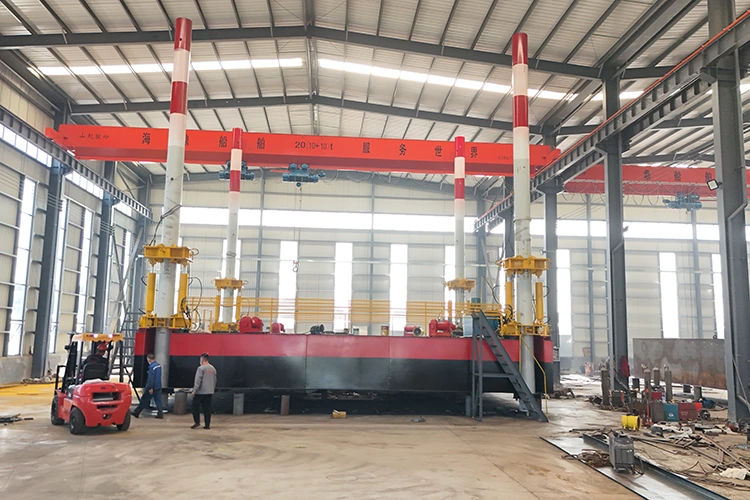

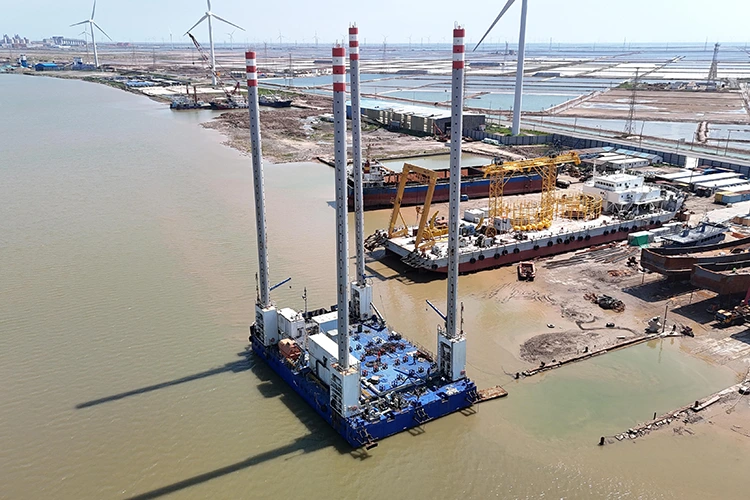

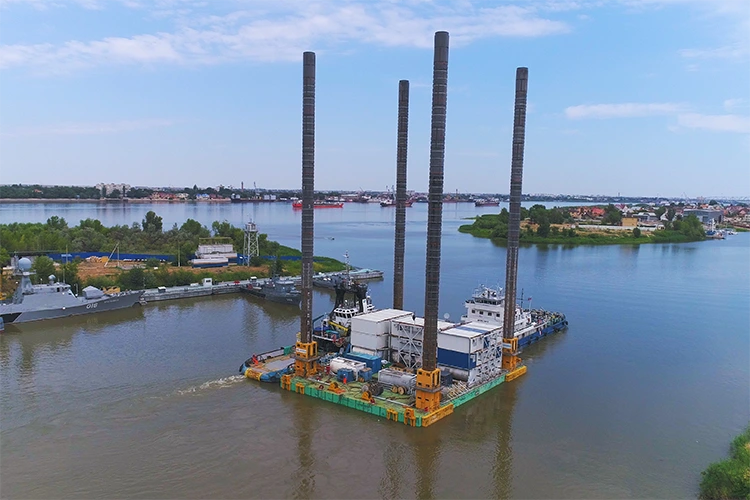

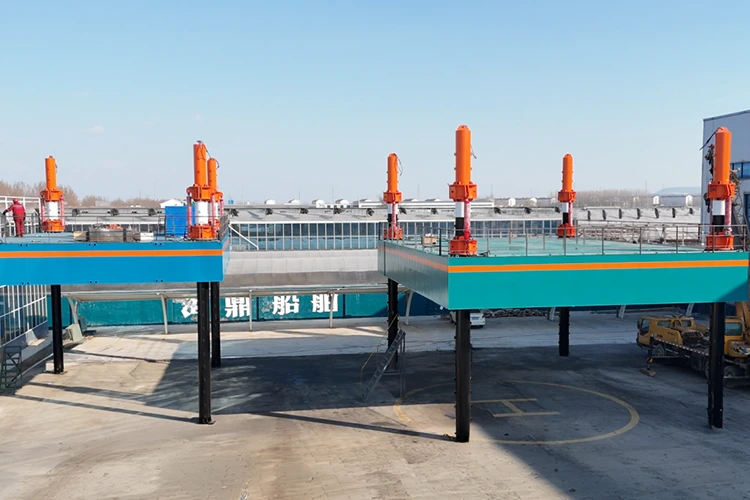

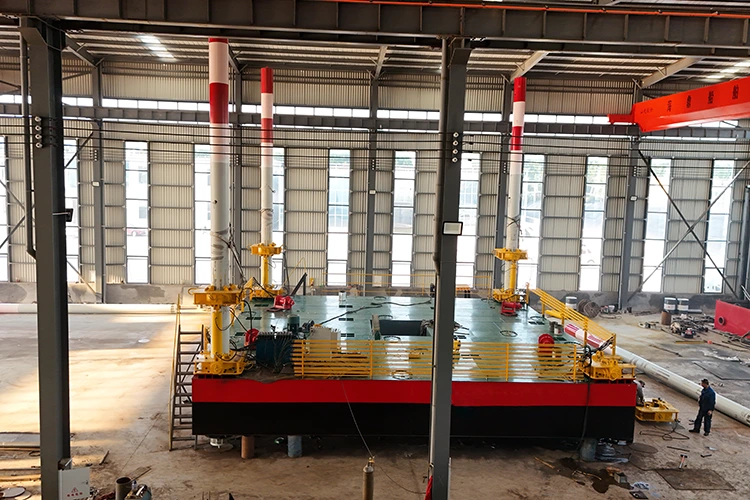

Jack Up-arbetsplattformen är tillverkad i 5 till 7 sektioner. Maximal ensektionsvikt är 100 ton, vilket är inom lyftkapaciteten för de flesta hamnkranar och vanliga tunga lyftfartyg. Sektionerna färdas med lastbil, järnväg eller havspråm - inga särskilda tillstånd, inga eskorterade konvojer.

Montering på plats använder flänsanslutningar med förspända bultar. Svetsning krävs endast för icke-strukturella föremål som ledstänger och kabelrännor. En flytande kran sätter varje sektion på plats, och monteringsteamet drar åt bultarna enligt specifikation. Total tid från sektionens ankomst till fullt riggad plattform: 8 till 12 dagar. Jämfört med en traditionell integrerad jack-up, som bogseras ut från en gård och ofta kräver 15–20 dagars sjöfästning och idrifttagning efter ankomst, sparar denna metod 40 % av driftfönstret.

CCSB Steel: Inte en specifikation, ett krav

CCSB marin stålplåt är materialstandarden för hela den primära strukturen. Huvudbalkar är ≥40 mm tjocka, sträckgräns ≥235 MPa. Däckplätering i modulområden är en slitstark variant (≥30mm) som hanterar nötning av bandutrustning och glidande last.

Korrosionsskyddet är tvåskiktat: en djuphavstung beläggning på alla ovanvattenstrukturer, plus ett offeranodsystem för undervattenskomponenter. Tillsammans ger de 15 års skydd innan den första stora torrdockans ingrepp. För miljöer med låga temperaturer är CCSB-plattan slagtestad till 27J vid –20°C, vilket täcker vinterdrift i Bohaihavet och liknande kallvattenregioner.

Detaljerade tekniska parametrar

Var har det modulära däckkonceptet bevisat sitt värde?

Byggstöd för vindkraftsparker — Jiangsu och Fujians kuster. Steg ett: lyftmodul för pålpositionering. Steg två: byggmodul för fogning runt fundament. HAIDING SHIPYARD Jack Up Working Platform stannade på plats i sex månader och bytte moduler två gånger utan att någonsin lämna platsen. Den gjutna planheten hölls till ±0,3 m över 50 meter långa foglock.

Stöd för korsning av rörledning — Qiongzhousundet. Lyftmodul (100-tons kran) och lagringsmodul (500m³ rymd) stegvis belagda rörsektioner för utläggningsfartyget. Platformens positioneringsnoggrannhet höll röröverlämningspunkter inom 0,5 m från utläggningsrampen, vilket minskade utläggningsfartygets väntetid med en tredjedel.

Oljebekämpning vid nödsituationer — Bohai Bay. Plattform utplacerad inom 12 dagar från lagersektioner. Utrustad med oljeskummare och lagringstankar, plus bokabiner för insatspersonalen. Grade11 vindklassificering tillät kontinuerlig skumning genom en tvåveckors stormperiod som gjorde att alla andra reaktionsfartyg fick mark.

Support för plattformsreparationer — East China Sea. Underhållsmodul med hydrauliska verktyg och testutrustning. Plattformens stela däck (infällbara stödben inkopplade) möjliggjorde precisionsuppriktningsarbete på en skadad modul, medan bostadsutrymmen höll reparationspersonalen på plats under hela 18-dagarsjobbet.

Anpassningsalternativ

Benlängden och spudburkens storlek anpassas till din havsbotten och vattendjup. För polar- eller vinterförhållanden lägger vi till hydraulvätskevärmare och däckisolering. För tropiska miljöer uppgraderar vi beläggningen med ett grafenskikt som står emot UV och hög luftfuktighet.

Vi hanterar CCSB-materialcertifiering, ABS/CCS/DNV-klassificering och förser operatörer med en komplett uppsättning lastdiagram och stabilitetsberäkningar för varje modulkonfiguration. Om ditt projekt behöver en anpassad modul – ett brunnstestpaket, ett dykstödssystem eller en kran med en längre bom – kan vi konstruera gränssnittet och leverera modulen som ett nyckelfärdigt tillägg.

Vanliga frågor

F: Kan plattformen fungera med en modul som vi redan äger från en annan leverantör?

S: Ja, förutsatt att modulens basram matchar våra standardgränssnittsmått och dess tyngdpunkt ligger inom det tillåtna omslaget. Vi kan tillhandahålla gränssnittsritningen och bultmönstret så att din tillverkare kan bygga en kompatibel bas. Vi kräver en strukturell genomgång av modulens viktfördelning och dynamiska lastegenskaper innan installation.

F: Vad är den typiska handläggningstiden mellan modulbyten?

S: Standardproceduren – lyft av modulen, placera nästa, koppla in hydrauliska lås och slutför funktionstestning – tar ≤48 timmar. Vi har gjort det på 36 timmar med ett förberett däck och en flytande kran stående. Den längsta delen är vanligtvis funktionstestet, inte det fysiska bytet.

F: Hur bibehåller plattformen stabilitet när en tung modul lyfts av?

S: Spudbenen förblir fixerade på havsbotten under hela bytet. Plattformens totalvikt ändras, men däcket förblir på samma höjd. Våra stabilitetsberäkningar för Jack Up Working Platform står för de lättaste och tyngsta modulkombinationerna, och nivelleringssystemet justerar bentrycken i realtid för att hålla ±0,1° lutning oavsett lastförskjutning.

F: Är plattformen lämplig för långvarig driftsättning på en plats eller är den designad för frekventa flyttningar?

A: Båda. Jack Up Working Platforms benställ och domkraftssystem är klassade för 20 års cyklisk användning. För projekt som vistas på en plats under flera säsonger rekommenderar vi årlig inspektion av benställen och beläggningsbättring. För projekt som flyttas med några veckors mellanrum tillåter lyfthastigheten på 0,3-0,5 m/min effektiv flytt utan att orsaka överdrivet slitage på domkraften.
